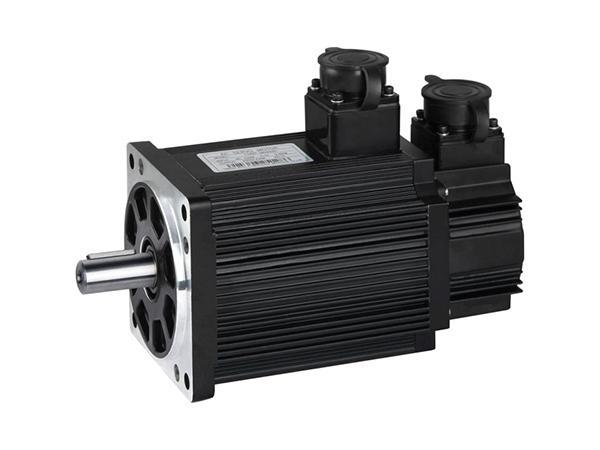

La eficiencia del servomotor CA serie 150 es 35% % mayor que el motor eléctrico común. Se utiliza ampliamente para maquinaria de herramientas, equipos de alta precisión para elevadores, industrias de madera, etc.
| Modelos de motor | 150ST-M15025 | 150ST-M15020 | 150ST-M18020 | 150ST-M23020 | 150ST-M27020 | |||||||||||
| Potencia nominalkw | 3.8 | 3.0 | 3.6 | 4.7 | 5.5 | |||||||||||
| Tensión nominal de línea V | 220 | 220 | 220 | 220 | 220 | |||||||||||
| Corriente nominalA | 17 | 14 | 17 | 21 | 24 | |||||||||||
| Velocidad rpm | 2500 | 2000 | 2000 | 2000 | 2000 | |||||||||||
| Torque nominalN.m | 15 | 15 | 18 | 23 | 27 | |||||||||||
| Max torque N.m | 30 | 30 | 36 | 46 | 54 | |||||||||||
| Inercia de rotorKg.m2 | 3.88x10-3 | 3.88x10-3 | 4.6x10-3 | 5.8x10-3 | 6.8x10-3 | |||||||||||
| Peso kg | 15.2 | 15.2 | 17.2 | 21 | 23.5 | |||||||||||
| No. De codificador de línea PPR | Clase F | |||||||||||||||
| Grado de aislación | 2500 | |||||||||||||||
| IP | IP65 | |||||||||||||||
| Ambiente de trabajo | Temperatura: -20℃ ~ + 40℃ Humedad: humedad relativa＜90% (anti congelante) | |||||||||||||||
| Enchufe de bobina | Cable de bobinado | U (rojo) | V (amarillo) | W (azul) | PE (amarillo, verde, negro) | |||||||||||
| Enchufe No. | 1 | 2 | 3 | 4 | ||||||||||||
| Enchufe de codificador | Cable de señal | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE |
| Enchufe | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |
Código de modelo:
( Tome 60 - ST - M - 00630 Z1 como ejemplo.)
60: No.de marco;
ST: onda de accionamiento sinusoidal;
M: Código de componentes de retroalimentación que es un codificador M-fotoeléctrico;
00630: código de parámetros de funcionamiento. Los primeros tres números indican la torsión nominal y después de dos indica velocidad nominal. Por ejemplo, 00630 implica que la torsión es 0.6N.m y la velocidad nominal es 3000rpm.
Z1: código derivado. Z1 significa freno magnético y Z2, freno de imanes permanentes.

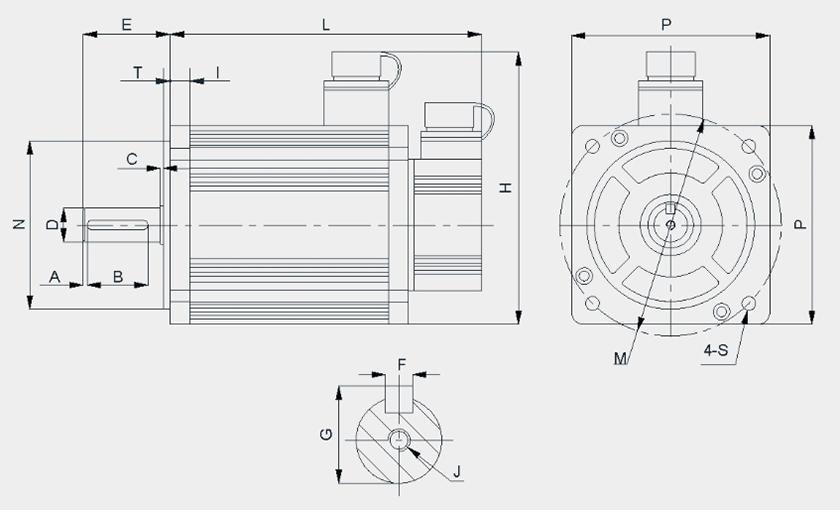

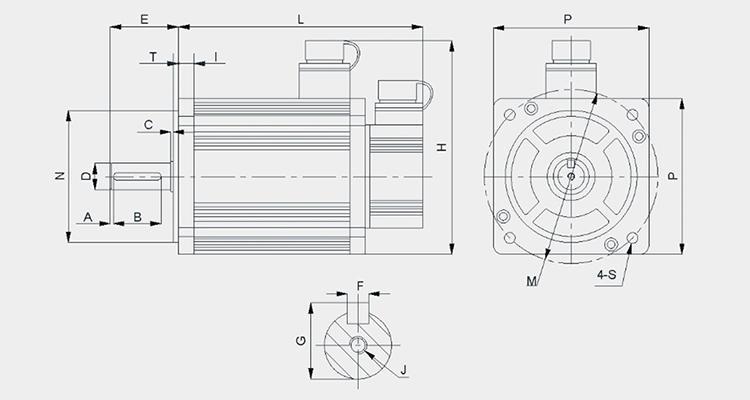

| Torsión nominal N.m | A | B | C | D | E | F | G | H | I | J | T | M | N | P | S | L* | L1 * | |
| 15 | 2500（rpm) | 4 | 45 | 0.5 | ⌀28 | 58 | 8 | 31 | 198 | 14 | M8 | 5 | ⌀165 | ⌀130 | 150 | ⌀11 | 230 | 303 |
| 2000 (rpm) | 4 | 45 | 0.5 | ⌀28 | 58 | 8 | 31 | 198 | 14 | M8 | 5 | ⌀165 | ⌀130 | 150 | ⌀11 | 230 | 303 | |
| 18 | 4 | 45 | 0.5 | ⌀28 | 58 | 8 | 31 | 198 | 14 | M8 | 5 | ⌀165 | ⌀130 | 150 | ⌀11 | 248 | 321 | |
| 23 | 4 | 45 | 0.5 | ⌀28 | 58 | 8 | 31 | 198 | 14 | M8 | 5 | ⌀165 | ⌀130 | 150 | ⌀11 | 279 | 351 | |
| 27 | 4 | 45 | 0.5 | ⌀28 | 58 | 8 | 31 | 198 | 14 | M8 | 5 | ⌀165 | ⌀130 | 150 | ⌀11 | 302 | 375 | |
Nota:la unidad es en mm. L es el largo del motor eléctrico sin freno. L1 es el largo del motor con freno magnético.
Zhouyi es un fabricante y proveedor experimentado de servomotores de CA serie 150 y se especializa en el diseño y la fabricación de motores industriales, reductores de velocidad y engranajes desde 1990. Con el proceso de fabricación de acuerdo con el estándar IEC, nuestra empresa se compromete a proporcionar los motores eléctricos de corriente alterna de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas.
