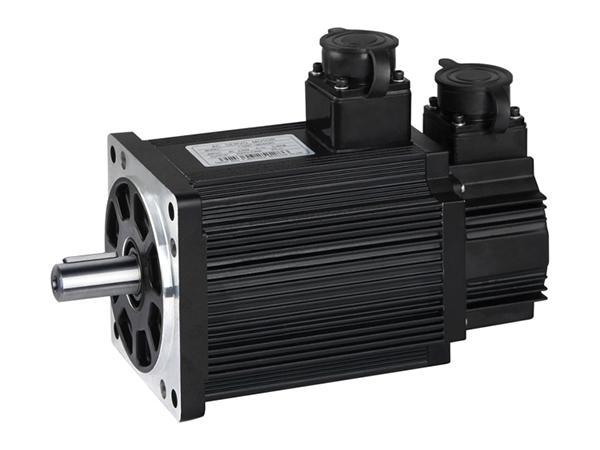

El servomotor de corriente alterna serie 80 tiene las siguientes ventajas de sensibilidad e inicio rápido. Están ampliamente utilizados en la maquinaria médica, equipos de alta precisión para alimentos, eléctricos, industrias de carpintería.
| Modelos de motor | 80ST-M01330 | 80ST-M02430 | 80ST-M03520 | 80ST-M04025 | ||||||||||||
| Potencia nominalkw | 0.4 | 0.75 | 0.73 | 1.0 | ||||||||||||
| Tensión nominal de línea V | 220 | 220 | 220 | 220 | ||||||||||||
| Corriente nominal A | 2 | 3 | 3 | 4.4 | ||||||||||||
| Velocidad nominal rpm | 3000 | 3000 | 2000 | 2500 | ||||||||||||
| Torque nominalN.m | 1.27 | 2.39 | 3.5 | 4 | ||||||||||||
| Max torque N.m | 3.8 | 7.1 | 10.5 | 12 | ||||||||||||
| Inercia de rotorKg.m2 | 1.05x10-4 | 1.28x10-4 | 2.63x10-4 | 2.97x10-4 | ||||||||||||
| Peso kg | 1.78 | 2.86 | 3.7 | 3.8 | ||||||||||||
| No. De codificador de línea PPR | Clase F | |||||||||||||||
| Grado de aislación | 2500 | |||||||||||||||
| IP | IP65 | |||||||||||||||
| Ambiente de trabajo | Temperatura: -20℃ ~ + 40℃ Humedad: humedad relativa＜90% (anti congelante) | |||||||||||||||
| Enchufe de bobina | Cable de bobinado | U (rojo) | V (amarillo) | W (azul) | PE (amarillo, verde, negro) | |||||||||||
| Enchufe No.. | 1 | 2 | 3 | 4 | ||||||||||||
| Enchufe de codificador | Cable de señal | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE |
| Enchufe | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |
Código de modelo:
( Tome 60 - ST - M - 00630 Z1 como ejemplo.)
60: No.de marco;
ST: onda de accionamiento sinusoidal;
M: Código de componentes de retroalimentación que es un codificador M-fotoeléctrico;
00630: código de parámetros de funcionamiento. Los primeros tres números indican la torsión nominal y después de dos indica velocidad nominal. Por ejemplo, 00630 implica que la torsión es 0.6N.m y la velocidad nominal es 3000rpm.
Z1: código derivado. Z1 significa freno magnético y Z2, freno de imanes permanentes.

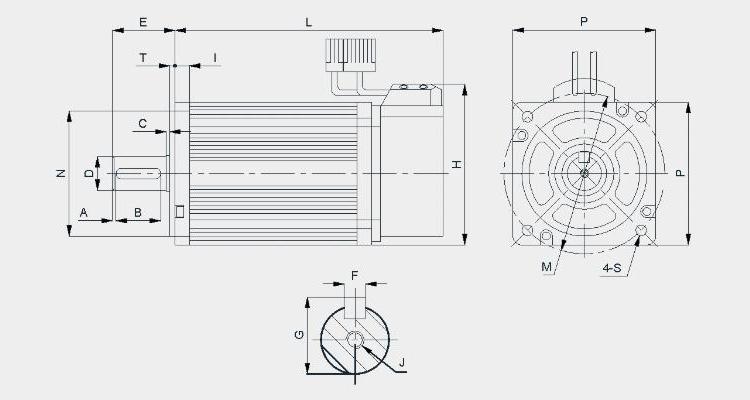

| Gráfico de dimensiones | A | B | C | D | E | F | 6 | H | I | J | T | M | N | P | S | L* | L1* | L2* |
| 80ST-M01330 | 2 | 25 | 2 | ⌀19 | 35 | 6 | 21.5 | 90 | 8 | M5 | 3 | ⌀90 | ⌀70 | 80 | ⌀6 | 129 | 169 | 183 |
| 80ST-M02430 | 2 | 25 | 2 | ⌀19 | 35 | 6 | 21.5 | 90 | 8 | M5 | 3 | ⌀90 | ⌀ 70 | 80 | ⌀6 | 156 | 196 | 211 |
| 80ST-M03520 | 2 | 25 | 2 | ⌀19 | 35 | 6 | 21.5 | 90 | 8 | M5 | 3 | ⌀90 | ⌀70 | 80 | ⌀6 | 184 | 224 | 238 |
| 80ST-M04025 | 2 | 25 | 2 | ⌀19 | 35 | 6 | 21.5 | 90 | 8 | M5 | 3 | ⌀90 | ⌀70 | 80 | ⌀6 | 196 | 236 | 238 |
Nota: La unidad es mm. L es el largo del motor eléctrico sin freno. L1 es el largo del motor con freno de imanes permanentes.
Zhouyi es un fabricante y proveedor experimentado de servomotores de CA serie 80 y se especializa en el diseño y la fabricación de motores industriales, reductores de velocidad y engranajes desde 1990. Con el proceso de fabricación de acuerdo con el estándar IEC, nuestra empresa se dedica a proporcionar los motores eléctricos de corriente alterna de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas.
