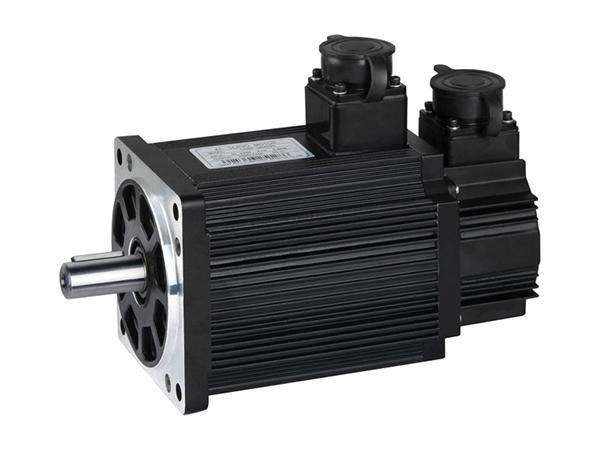

El grado de aislamiento del servomotor CA de la serie 110 es F y el grado IP es IP65. Se puede utilizar en temperaturas desde los -20°C ~ +40°C. Es ampliamete utilizado en equipos de alta precisión de procesamiento de alimentos, químicos, industrias de maquinaria médica, etc.
| Modelos de motor | 110ST-M02030 | 110ST-M04020 | 110ST-M04030 | 110ST-M05030 | 110ST-M06020 | 110ST-M06030 | ||||||||||
| Potencia nominalkw | 0.6 | 0.8 | 1.2 | 1.5 | 1.2 | 1.8 | ||||||||||
| Tensión nominal de línea V | 220 | 220 | 220 | 220 | 220 | 220 | ||||||||||
| Corriente nominalA | 2.5 | 3.5 | 5.0 | 6.0 | 4.5 | 6.0 | ||||||||||
| Velocidad rpm | 3000 | 2000 | 3000 | 3000 | 2000 | 3000 | ||||||||||
| Torque nominalN.m | 2 | 4 | 4 | 5 | 6 | 6 | ||||||||||
| Max torque N.m | 0.3X10-3 | 10.54X10-3 | 0.54X10-3 | 0.63X10-3 | 0.76X10-3 | 0.76X10-3 | ||||||||||
| Inercia de rotorKg.m2 | 4.5 | 5.5 | 5.5 | 6.1 | 6.7 | 6.7 | ||||||||||
| Peso kg | ||||||||||||||||
| No. De codificador de línea PPR | Class F | |||||||||||||||
| Grado de aislación | 2500 | |||||||||||||||
| IP | IP65 | |||||||||||||||
| Ambiente de trabajo | Temperatura: -20℃ ~ + 40℃ Humedad: humedad relativa＜90% (anti congelante) | |||||||||||||||
| Enchufe de bobina | Cable de bobinado | U (rojo) | V (amarillo) | W (azul) | PE (amarillo, verde, negro) | |||||||||||
| Enchufe No | 1 | 2 | 3 | 4 | ||||||||||||
| Enchufe de codificador | Cable de señal | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE |
| Enchufe | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |
Código de modelo:
( Tome 60 - ST - M - 00630 Z1 como ejemplo.)
60: No.de marco;
ST: onda de accionamiento sinusoidal;
M: Código de componentes de retroalimentación que es un codificador M-fotoeléctrico;
00630: código de parámetros de funcionamiento. Los primeros tres números indican la torsión nominal y después de dos indica velocidad nominal. Por ejemplo, 00630 implica que la torsión es 0.6N.m y la velocidad nominal es 3000rpm.
Z1: código derivado. Z1 significa freno magnético y Z2, freno de imanes permanentes.

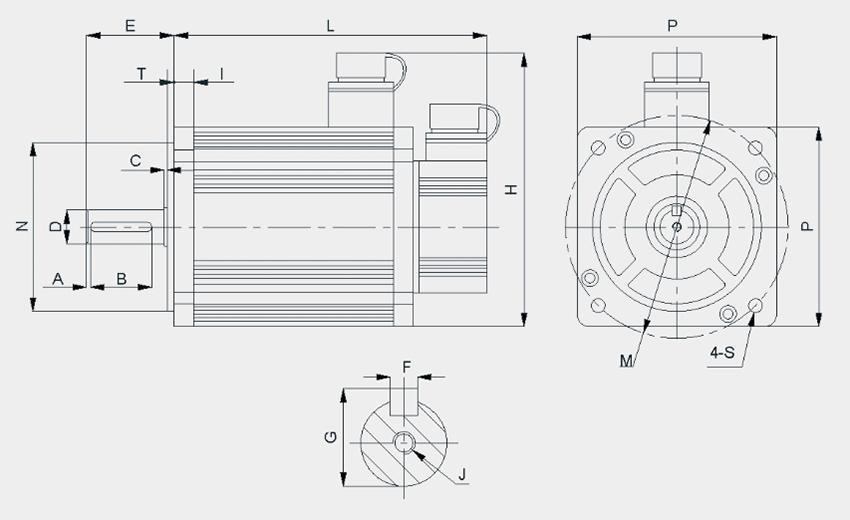

| Torsión nominal N.m | A | B | C | D | E | F | G | H | I | J | T | M | N | P | S | L* | L1 * | L2* |
| 2 | 2.5 | 40 | 2 | ⌀19 | 55 | 6 | 21.5 | 158 | 13 | M5 | 5 | ⌀130 | ⌀95 | 110 | ⌀9 | 159 | 212 | 215 |
| 4 | 2.5 | 40 | 2 | ⌀19 | 55 | 6 | 21.5 | 158 | 13 | M5 | 5 | ⌀130 | ⌀95 | 110 | ⌀9 | 192 | 242 | 245 |
| 5 | 2.5 | 40 | 2 | ⌀19 | 55 | 6 | 21.5 | 158 | 13 | M5 | 5 | ⌀130 | ⌀95 | 110 | ⌀9 | 204 | 258 | 260 |
| 6 | 2.5 | 40 | 2 | ⌀19 | 55 | 6 | 21.5 | 158 | 13 | M5 | 5 | ⌀130 | ⌀95 | 110 | ⌀9 | 219 | 262 | 275 |
Nota: la unidad es en mm. L es el largo del motor eléctrico sin freno. L1 es el largo del motor con freno magnético. L2 es el largo del motor eléctrico con freno con imanes permanentes.
