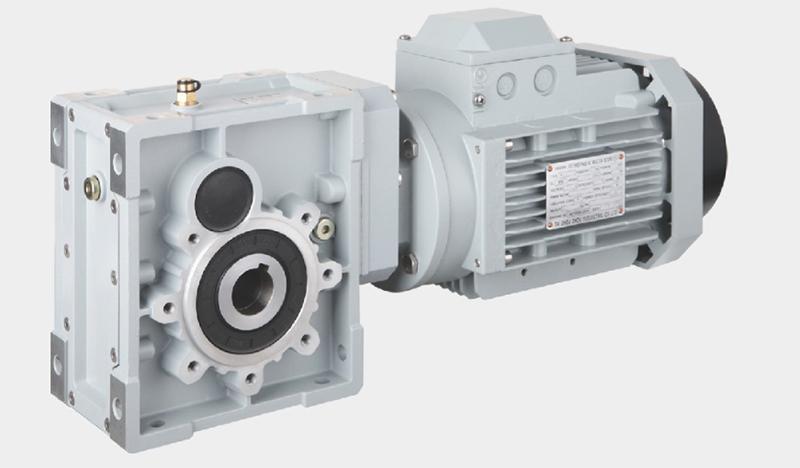

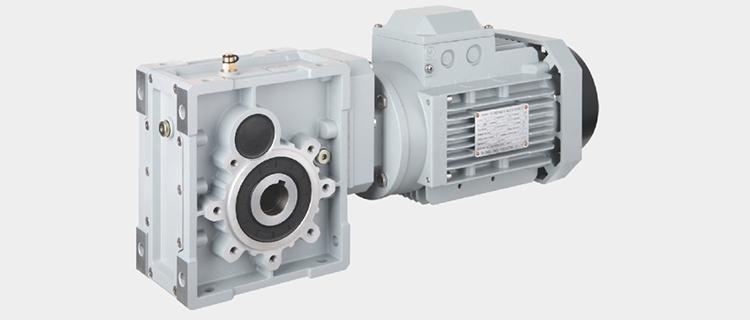

Dimensiones externas de reductores de velocidad de engranajes BKM

A continuación, encontrará un gráfico y table de las dimensiones externas de la serie de motores eléctricos y reductores de engranaje BKM.

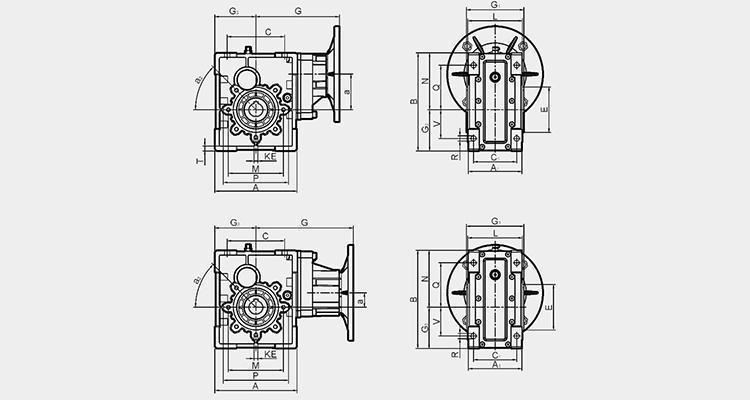

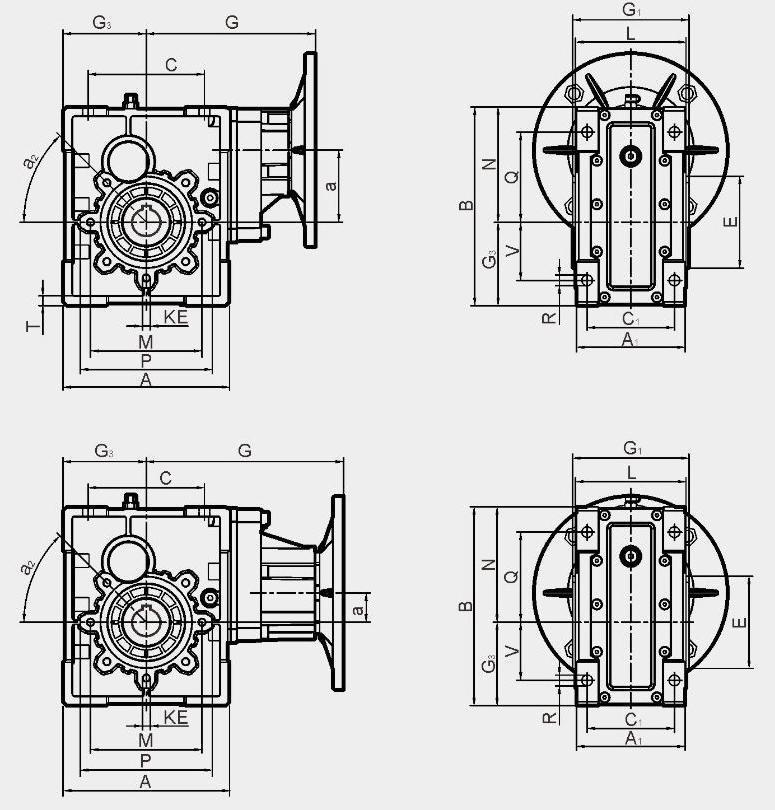

(1) BKM..2..IEC y BKM..3..IEC
Gráfico de dimensiones externas:
Tabla de dimensiones externas:
BKM C A B G g3 a C1 KE a2 L G1 M Eh8 A1 R P Q N T V kg
0502 80 120 155 132.5 60 57 70 4-M8*12 45° 87 92 85 70 85 8.5 100 75 95 8 40 4.5
0503 80 120 155 148 60 21.5 70 4-M8*12 45° 87 92 85 70 85 8.5 100 75 95 8 40 5
0632 100 144 174 143.5 72 64.5 85 7-M8*14 45° 106 112 95 80 103 8.5 110 80 102 9 50 6.3
0633 100 144 174 169 72 29 85 7-M8*14 45° 106 112 95 80 103 8.5 110 80 102 9 50 7
0752 120 172 205 174 86 74.5 90 7-M8*16 45° 114 120 115 95 112 11 140 93 119 10 60 9.9
0753 120 172 205 203 86 30.5 90 7-M8*16 45° 114 120 115 95 112 11 140 93 119 10 60 10.9
0902 140 206 238 192 103 88 100 7-M10*22 45° 134 140 130 110 130 13 160 102 135 11 70 13.9
0903 140 206 238 220 103 44 100 7-M10*22 45° 134 140 130 110 130 13 160 102 135 11 70 14.9
1102 170 255 295 241.5 127.5 108 115 7-M10*25 45° 148 155 165 130 144 14 185 125 167.5 16 85 28
1103 170 255 295 271.5 127.5 52 155 7-M10*25 45° 148 155 165 130 144 14 185 125 167.5 16 85 30

Nota: el peso del motor eléctrico no está incluido en la información (kg).

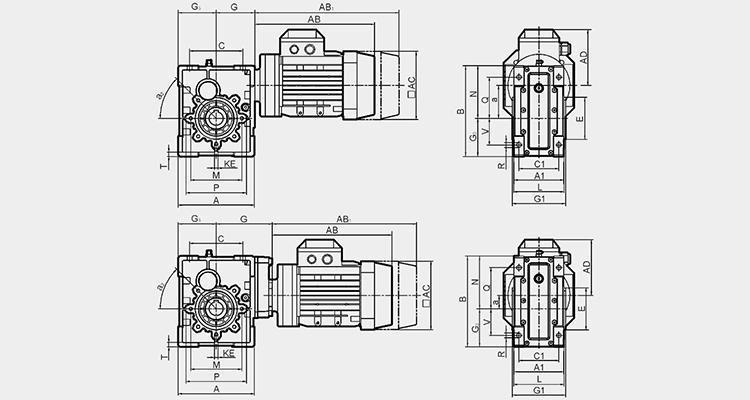

(2) BKM..2..MV y BKM..3..MV

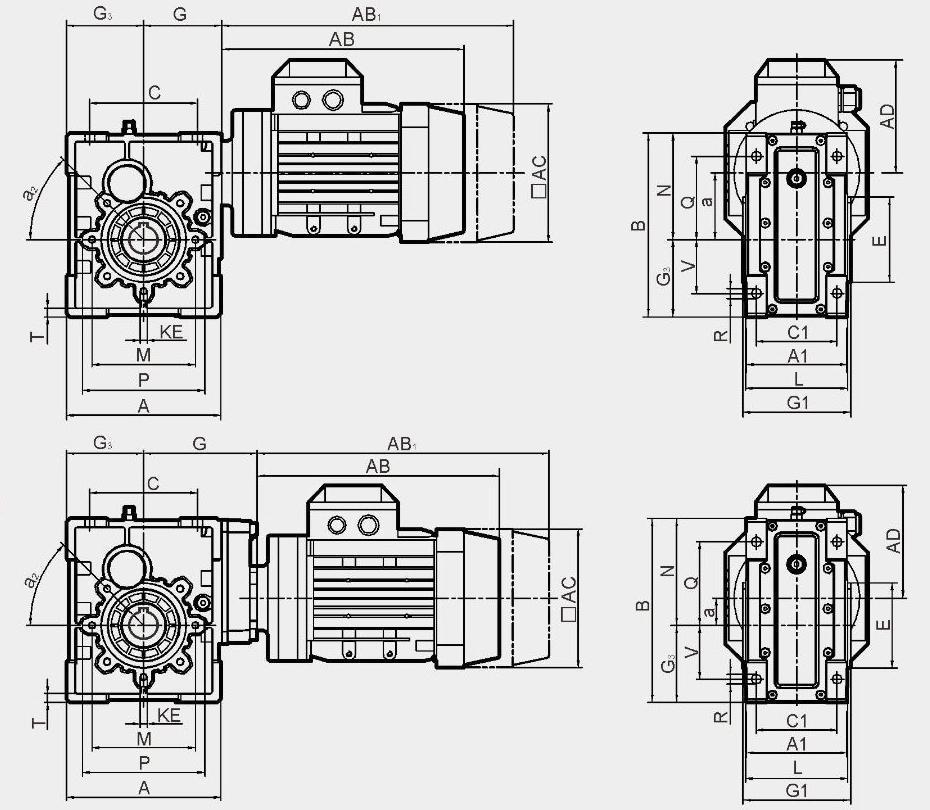

Gráfico de dimensiones externas:
Tabla de dimensiones externas BKM..3..MV
ABKM C A B G G3 a C1 KE a2 L G1 M Eh8 A1 R P Q N T V
0502 80 120 155 61 60 57 70 4-M8*12 46° 87 92 85 70 85 8.5 100 75 95 8 40
0503 80 120 155 95 60 21.5 70 4-M8*12 45° 87 92 86 70 85 8.5 100 75 95 8 40
0632 100 144 174 72 72 64.5 85 7-M8*14 45。 106 112 95 80 103 8.5 110 80 102 9 50
0633 100 144 174 106 72 29 85 7-M8*14 45° 106 112 95 80 103 8.5 110 80 102 9 50
0752 120 172 205 87 86 74.5 90 7-M8*16 45。 114 120 115 95 112 11 140 93 119 10 60
0753 120 172 205 126 86 30.5 90 7-M8*16 45。 114 120 115 95 112 11 140 93 119 10 60
0902 140 206 238 104 103 88 100 7-M10*22 45° 134 140 130 110 130 13 160 102 135 11 70
0903 140 206 238 143 103 44 100 7-M10*22 45° 134 140 130 110 130 13 160 102 135 11 70
1102 170 256 296 127.5 127.5 108 115 7-M10*25 45° 148 155 165 130 144 14 185 125 167.5 16 85
1103 170 255 296 177.5 127.5 52 155 7-M10*26 45° 148 155 165 130 144 14 185 125 167.5 16 85
MV.. 63 71 80 90S 90L 100 112 132
AB 207 235 250 286 296 320 360 410
AB1 267 305 320 370 370 400 440 507
AC 120 130 145 160 160 185 200 245
AD 104 107 115 122 122 137 155 180

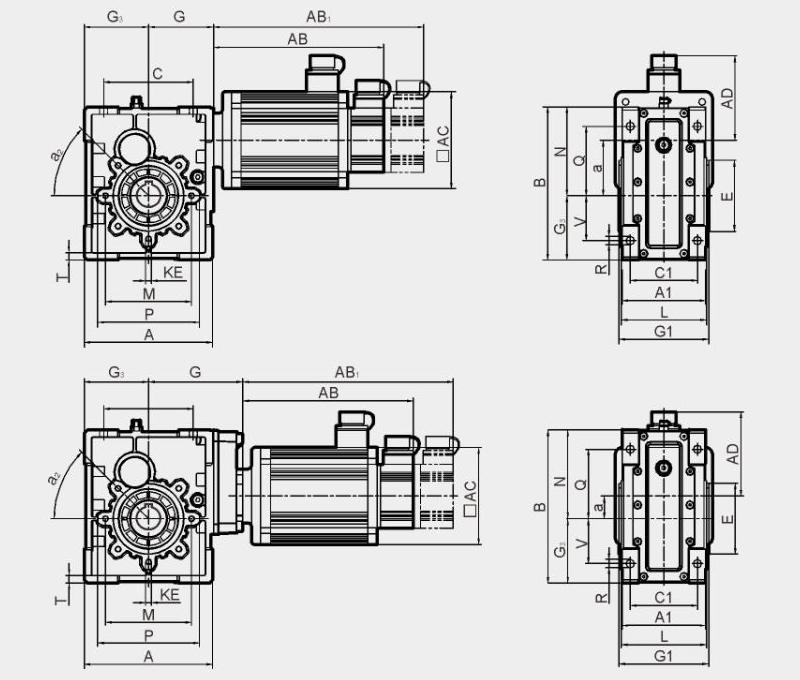

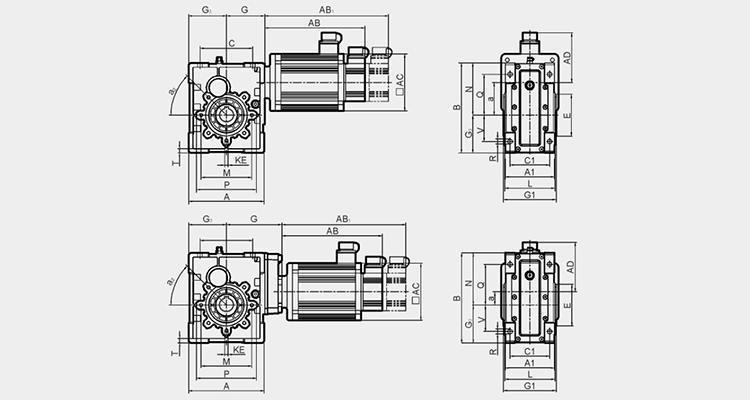

(3) BKM..2..STM.. y BKM..3..STM..
Gráfico de dimensiones externas:
Tabla de dimensiones externas:
STM AC AD M006 M013 M020 M024 M035 M040 M050 M060 M077
AB AB1 AB AB1 AB AB1 AB AB1 AB AB1 AB AB1 AB AB1 AB AB1 AB AB1
60 60 76 142 190 167 215 - - - - - - - - - - - - - -
80 80 86 - - 154 194 - - 181 221 209 249 221 261 - - - - - -
90 86.6 89.3 - - - - - - 180 228 202 250 212 260 - - - - - -
110 110 103 - - - - 159 263 - - - - 222 274 234 308 242 274 - -
130 130 113 - - - - - - - - - - 196 253 201 258 209 266 222 279
150 150 123 - - - - - - - - - - - - - - - - - -
180 180 138 - - - - - - - - - - - - - - - - - -
STM M100 M150 M172 M180 M190 M215 M230 M270 M350 M480
AB AB1 AB AB1 AB AB1 AB AB1 AB AB1 AB AB1 AB AB1 AB AB1 AB AB1 AB AB1
130 234 286 271 352 - - - - - - - -
150 - - 260 333 - - 278 351 - - - - 308 381 332 405 308 381 332 405
180 - - - - 256 328 - - 252 334 273 345 - - 292 364 322 394 376 448

Nota:AB significa que la máquina no está equipada con un freno de cinta, mientras que AB1 significa que la máquina cuenta con el freno de cinta. M006 indica que el par del servo motor es 0.6N.m. Las dimensiones de BKM..MV.. se puede utilizar como referencia de otras dimensiones de esta máquina.

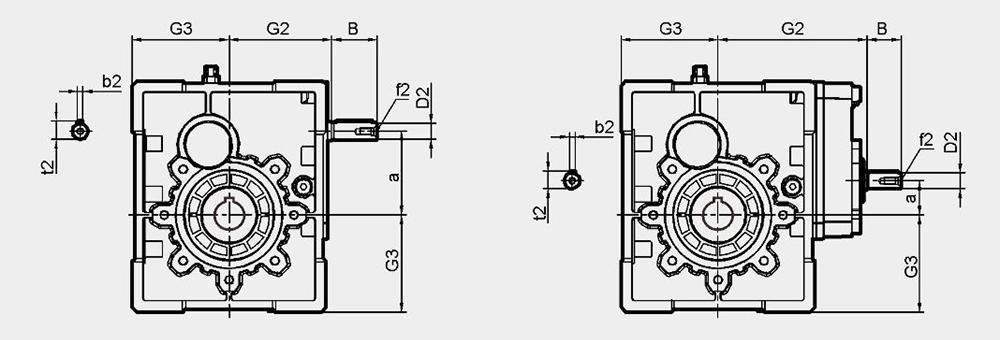

(4) BKM..2..HS (izquierda) y BKM..3..HS (derecha)
Gráfico de diemnsiones externas:
Outline dimension table
BKM B Dj6 g2 g3 a b2 t2 f2
0502 23 11 65 60 57 4 12.5 -
0503 23 11 100 60 21.5 4 12.5 -
0632 30 14 76 72 64.5 5 16 M6
0633 23 11 111 72 29 4 12.5 -
0752 40 16 91 86 74.5 5 18 M6
0753 30 14 132 86 30.5 5 16 M6
0902 40 19 107 103 88 6 21.5 M6
0903 30 14 146 103 44 5 16 M6
1102 50 24 132 127.5 108 8 27 M6
1103 40 19 181 127.5 52 6 21.5 M6

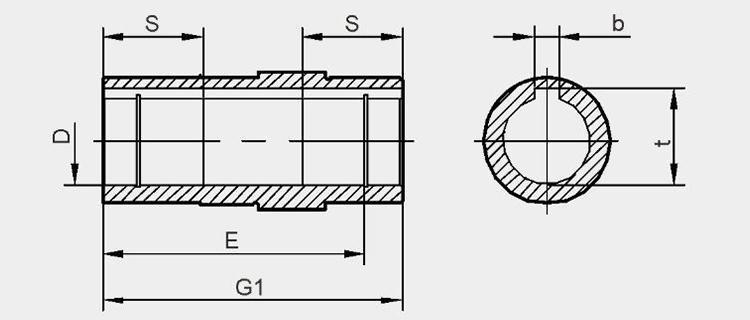

(5) Eje de salida hueco BKM..
Gráfico de dimensiones externas:
Tabla de dimensiones externas:
BKM S E G1 DH8 b t
050 30 77 92 20 6 22.8
24 8 27.3
25 8 28.3
063 36 97 112 25 8 28.3
28 8 31.3
30 8 33.3
075 40 105 120 28 8 31.3
30 8 33.3
35 10 38.3
090 45 122 140 35 10 38.3
38 10 41.3
40 12 43.3
110 50 131 155 40 12 43.3
