A continuación, se encuentra el gráfico y tabla de medidas de conexión de las series de NMRV de motorreductores.
(1) Dimensiones de brida de externa NMRV

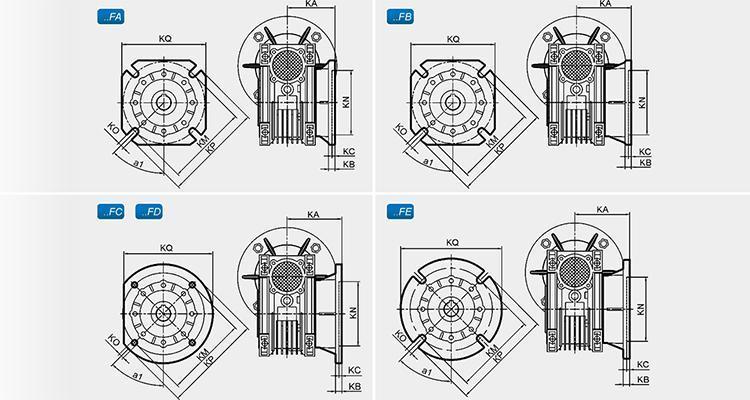

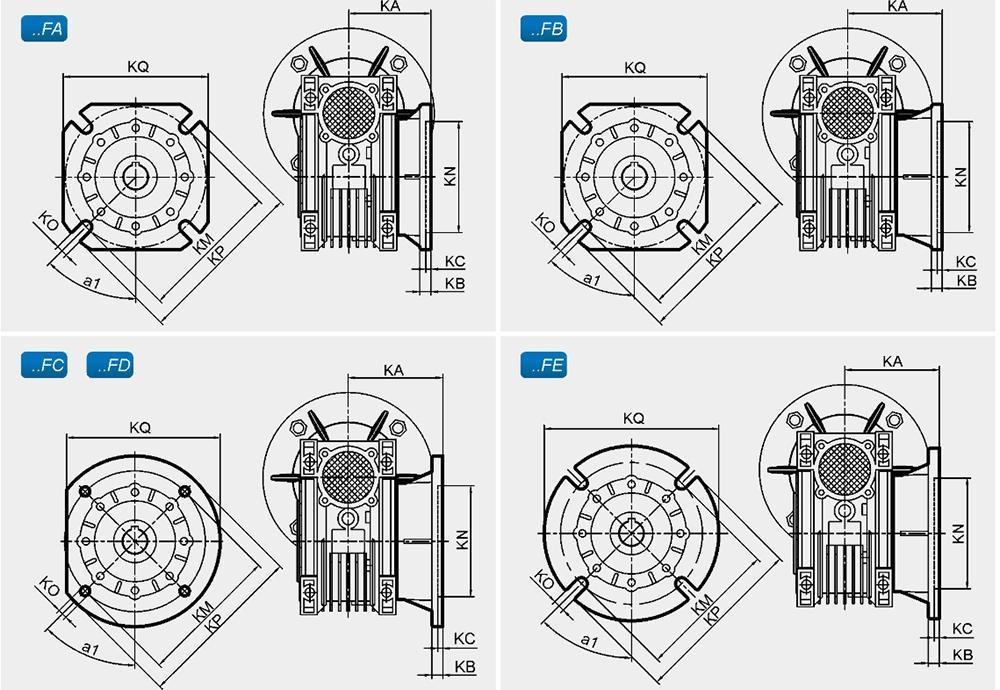

Gráfico de dimensiones
Tabla de dimensiones FA:
| NMRV |
FA |
| a1 |
KA |
KB |
KC |
KM |
KNH8 |
KO |
KP |
KQ |
| 030 |
45° |
54.5 |
6 |
4 |
68 |
50 |
6.5(n=4) |
80 |
70 |
| 040 |
45° |
67 |
7 |
4 |
75 |
60 |
9 (n=4) |
110 |
95 |
| 050 |
45° |
90 |
9 |
5 |
85 |
70 |
11(n=4) |
125 |
110 |
| 063 |
45° |
82 |
10 |
6 |
150 |
115 |
11(n=4) |
180 |
142 |
| 075 |
45° |
111 |
13 |
6 |
165 |
130 |
14(n=4) |
200 |
170 |
| 090 |
45° |
111 |
13 |
6 |
175 |
152 |
14(n=4) |
210 |
200 |
| 110 |
45° |
139 |
15 |
6 |
230 |
170 |
14(n = 8) |
280 |
260 |
| 130 |
45° |
140 |
15 |
6 |
255 |
180 |
16(n = 8) |
320 |
290 |
| 150 |
22.5° |
155 |
15 |
6 |
255 |
180 |
16(n = 8) |
320 |
290 |
Tabla de dimensiones FB:
| NMRV |
FB |
| a1 |
KA |
KB |
KC |
KM |
KNh8 |
KO |
KP |
KQ |
| 030 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 040 |
45° |
97 |
7 |
4 |
75 |
60 |
9 (n =4) |
110 |
95 |
| 050 |
45° |
120 |
9 |
5 |
85 |
70 |
11(n=4) |
125 |
110 |
| 063 |
45° |
112 |
10 |
6 |
150 |
115 |
11(n=4) |
180 |
142 |
| 075 |
45° |
90 |
13 |
6 |
130 |
110 |
11(n=4) |
160 |
-- |
| 090 |
45° |
122 |
18 |
6 |
215 |
180 |
14(n:4) |
250 |
-- |
| 110 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 130 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 150 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
Tabla de dimensiones FC:
| NMRV |
FC |
| a1 |
KA |
KB |
KC |
KM |
KNH8 |
KO |
KP |
KQ |
| 040 |
45° |
80 |
9 |
5 |
115 |
95 |
9.5(n=4) |
140 |
-- |
| 050 |
45° |
89 |
10 |
5 |
130 |
110 |
9.5(n=4) |
160 |
-- |
| 063 |
45° |
98 |
10 |
5 |
165 |
130 |
11(n=4) |
200 |
-- |
| 090 |
45° |
110 |
17 |
6 |
165 |
130 |
11(n=4) |
200 |
-- |
Tabla de dimensiones FD:
| NMRV |
FD |
| a1 |
KA |
KB |
KC |
KM |
KNH8 |
KO |
KP |
KQ |
| 040 |
45° |
58 |
12 |
5 |
100 |
80 |
9(n=4) |
120 |
-- |
| 050 |
45° |
72 |
14.5 |
5 |
115 |
95 |
11(n=4) |
140 |
-- |
| 063 |
45° |
107 |
10 |
5 |
165 |
130 |
11(n=4) |
200 |
-- |
| 090 |
45° |
151 |
13 |
6 |
175 |
152 |
14(n=4) |
210 |
-- |
Tabla de dimensiones FE:
| NMRV |
FE |
| a1 |
KA |
KB |
KC |
KM |
KNH8 |
KO |
KP |
KQ |
| 040 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 050 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 063 |
45° |
80.5 |
16.5 |
5 |
130 |
110 |
-- |
160 |
-- |
| 090 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
(2) Dimensiones de brida de salida de NMRV..IEC

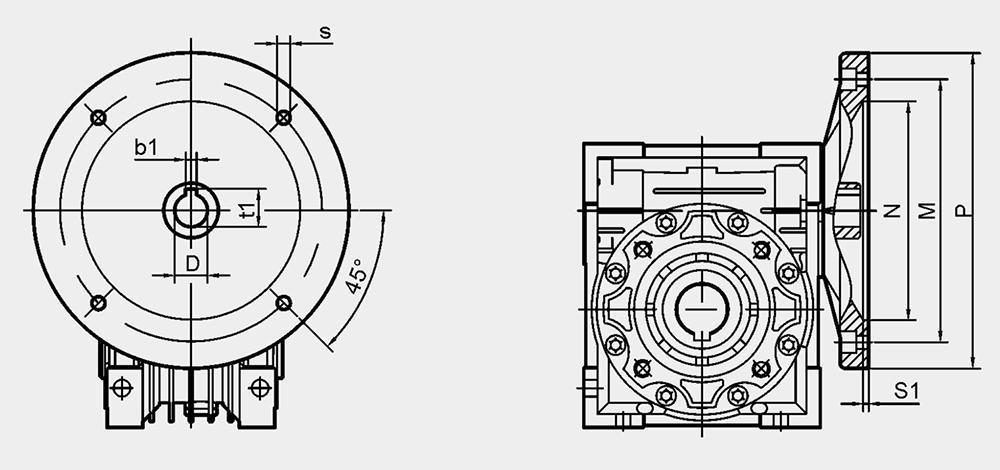

Gráfico de dimensiones
Tabla de dimensiones:
| NMRV |
PAM--IEC |
N(H8) |
M |
P |
S |
b1 |
t1 |
s1 |
i (velocidad) |
| 5 |
7.5 |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
| B5 |
B14 |
B5 |
B14 |
B5 |
B14 |
B5 |
B14 |
D(F8) |
| 025 |
56B14 |
-- |
50 |
-- |
65 |
-- |
80 |
-- |
6 |
3 |
10.4 |
4 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
-- |
-- |
| 030 |
56B5/B14 |
80 |
50 |
100 |
65 |
120 |
80 |
6.5 |
5.5 |
3 |
10.4 |
4 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
-- |
| 63B5/B14 |
95 |
60 |
115 |
75 |
140 |
90 |
9 |
5.5 |
4 |
12.8 |
4 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
-- |
-- |
-- |
| 040 |
56B5/B14 |
80 |
50 |
100 |
65 |
120 |
80 |
6.5 |
5.5 |
3 |
10.4 |
4 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
9 |
9 |
9 |
9 |
| 63B5/B14 |
95 |
60 |
115 |
75 |
140 |
90 |
9 |
5.5 |
4 |
12.8 |
4 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
| 71B5/B14 |
110 |
70 |
130 |
85 |
160 |
105 |
9 |
7 |
5 |
16.3 |
5 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
-- |
-- |
-- |
-- |
| 050 |
63B5/B14 |
95 |
60 |
115 |
75 |
140 |
90 |
9 |
5.5 |
4 |
12.8 |
5 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
11 |
11 |
11 |
11 |
11 |
| 71B5/B14 |
110 |
70 |
130 |
85 |
160 |
105 |
9 |
7 |
5 |
16.3 |
5 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
|
| 80B5/B14 |
130 |
80 |
165 |
100 |
200 |
120 |
11 |
7 |
6 |
21.8 |
5 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
-- |
-- |
-- |
-- |
| 063 |
71B5/B14 |
110 |
70 |
130 |
85 |
160 |
105 |
9 |
7 |
5 |
16.3 |
5 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
14 |
14 |
14 |
14 |
14 |
| 80B5/B14 |
130 |
80 |
165 |
100 |
200 |
120 |
11 |
7 |
6 |
21.8 |
5 |
-- |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
| 90B5/B14 |
130 |
95 |
165 |
115 |
200 |
140 |
11 |
9 |
8 |
27.3 |
5 |
-- |
24 |
24 |
24 |
24 |
24 |
24 |
-- |
-- |
-- |
-- |
-- |
| 075 |
71B5 |
110 |
-- |
130 |
-- |
160 |
-- |
9 |
7 |
5 |
16.3 |
5 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
14 |
14 |
14 |
14 |
| 80B5/B14 |
130 |
80 |
165 |
100 |
200 |
120 |
11 |
7 |
6 |
21.8 |
5 |
-- |
-- |
-- |
-- |
-- |
-- |
19 |
19 |
19 |
19 |
19 |
19 |
| 90B5/B14 |
130 |
95 |
165 |
115 |
200 |
140 |
11 |
9 |
8 |
27.3 |
5 |
-- |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
-- |
-- |
-- |
-- |
| 100B5/B14 |
180 |
110 |
215 |
130 |
250 |
160 |
13 |
9 |
8 |
31.3 |
5.5 |
-- |
28 |
28 |
28 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 112B5/B14 |
180 |
110 |
215 |
130 |
250 |
160 |
13 |
9 |
8 |
31.3 |
5.5 |
-- |
28 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 090 |
80B5/B14 |
130 |
80 |
165 |
100 |
200 |
120 |
11 |
7 |
6 |
21.8 |
5 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
|
19 |
19 |
19 |
19 |
| 90B5/B14 |
130 |
95 |
165 |
115 |
200 |
140 |
11 |
9 |
8 |
27.3 |
5 |
-- |
-- |
-- |
-- |
-- |
24 |
24 |
24 |
24 |
24 |
-- |
-- |
| 100B5/B14 |
180 |
110 |
215 |
130 |
250 |
160 |
13 |
9 |
8 |
31.3 |
5.5 |
-- |
28 |
28 |
28 |
28 |
28 |
28 |
-- |
-- |
-- |
-- |
-- |
| 112B5/B14 |
180 |
110 |
215 |
130 |
250 |
160 |
13 |
9 |
8 |
31.3 |
5.5 |
-- |
28 |
28 |
28 |
28 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 110 |
80B5 |
130 |
-- |
165 |
-- |
200 |
-- |
11 |
7 |
6 |
21.8 |
6 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
19 |
19 |
| 90B5 |
130 |
-- |
165 |
-- |
200 |
-- |
11 |
9 |
8 |
27.3 |
6 |
-- |
-- |
-- |
-- |
-- |
-- |
24 |
24 |
24 |
24 |
24 |
24 |
| 100B5 |
180 |
-- |
215 |
-- |
250 |
-- |
13 |
9 |
8 |
27.3 |
6 |
-- |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
-- |
-- |
| 112B5 |
180 |
-- |
215 |
-- |
250 |
-- |
13 |
9 |
8 |
31.3 |
6 |
-- |
28 |
28 |
28 |
28 |
28 |
28 |
-- |
-- |
-- |
-- |
-- |
| 132B5 |
230 |
-- |
265 |
-- |
300 |
-- |
13 |
-- |
10 |
41.3 |
6 |
-- |
38 |
38 |
38 |
38 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
(3) Dimensiones de brida interna de NMRV..NEMA 48C~145TC y 182TC-215TC

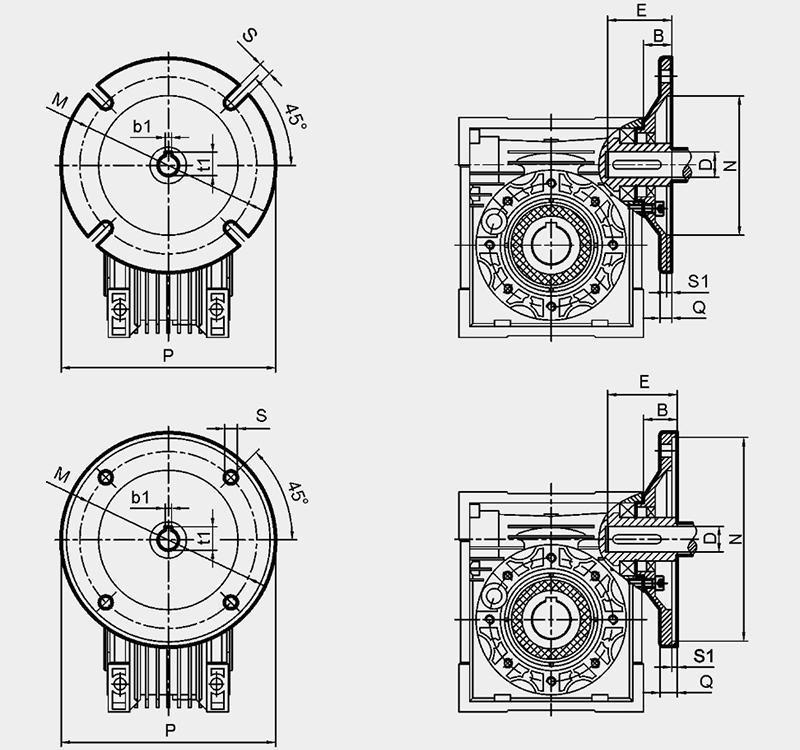

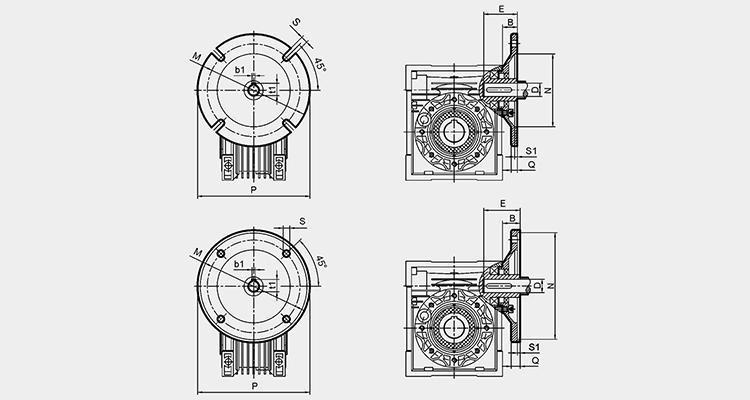

Gráfico de dimensiones
Tabla de dimensiones:
| NMRV |
NEMA Flange |
B |
D |
E |
b1 |
t1 |
M |
N |
P |
Q |
S |
S1 |
| 030 |
48C |
1.03 |
0.500 |
1.66 |
0.130 |
0.560 |
3.750 |
3.0 |
5.7 |
0.433 |
0.320 |
0.177 |
| 040 |
56C |
1.15 |
0.625 |
2.06 |
0.188 |
0.713 |
5.875 |
4.5 |
6.5 |
0.433 |
0.413 |
0.177 |
| 050 |
56C |
1.15 |
0.625 |
2.06 |
0.188 |
0.713 |
5.875 |
4.5 |
6.5 |
0.433 |
0.413 |
0.177 |
| 063 |
56C |
1.22 |
0.625 |
2.06 |
0.188 |
0.713 |
5.875 |
4.5 |
6.5 |
0.433 |
0.413 |
0.177 |
| 143TC |
1.22 |
0.875 |
2.12 |
0.188 |
0.963 |
5.875 |
4.5 |
6.5 |
0.433 |
0.413 |
0.177 |
| 145TC |
075
090 |
56C |
1.50 |
0.625 |
2.06 |
0.188 |
0.713 |
5.875 |
4.5 |
6.5 |
0.433 |
0.413 |
0.177 |
| 143TC |
1.50 |
0.875 |
2.12 |
0.188 |
0.963 |
5.875 |
4.5 |
6.5 |
0.433 |
0.413 |
0.177 |
| 145TC |
| 182TC |
1.50 |
1.125 |
2.62 |
0.250 |
1.240 |
7.250 |
8.5 |
9.0 |
0.472 |
0.551 |
0.197 |
| 184TC |
110
130 |
56C |
1.89 |
0.625 |
2.06 |
0.188 |
0.713 |
5.875 |
4.5 |
6.5 |
0.433 |
0.413 |
0.177 |
| 143TC |
1.89 |
0.875 |
2.12 |
0.188 |
0.963 |
5.875 |
4.5 |
6.5 |
0.433 |
0.413 |
0.177 |
| 145TC |
| 182TC |
1.89 |
1.125 |
2.62 |
0.250 |
1.240 |
7.250 |
8.5 |
9.0 |
0.472 |
0.551 |
0.197 |
| 184TC |
| 213TC |
1.89 |
1.375 |
3.12 |
0.312 |
1.517 |
7.250 |
8.5 |
9.0 |
0.472 |
0.551 |
0.197 |
| 215TC |
| 150 |
182TC |
1.33 |
1.125 |
2.62 |
0.250 |
1.240 |
7.250 |
8.5 |
9.0 |
0.472 |
0.551 |
0.197 |
| 184TC |
| 213TC |
1.33 |
1.375 |
3.12 |
0.312 |
1.517 |
7.250 |
8.5 |
9.0 |
0.472 |
0.551 |
0.197 |
| 215TC |

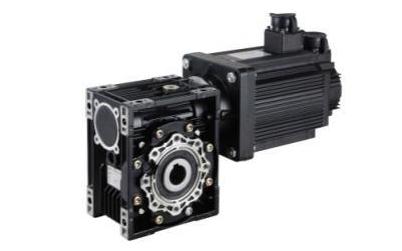

(4) Dimensiones de brida interna de servo motor NMRV..ST

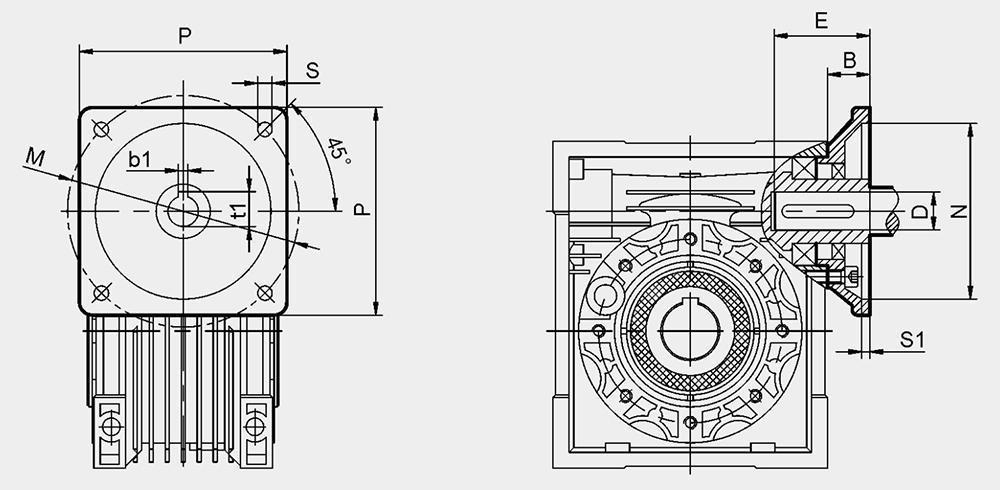

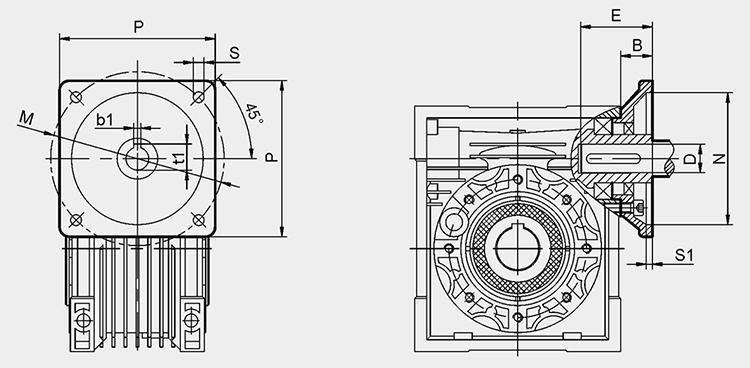

Gráfico de dimensiones
Tabla de dimensiones:
| NMRV |
P |
B |
Dh7 |
E |
b1 |
t1 |
M |
N |
S |
S1 |
| 040 |
60 |
35 |
14 |
30 |
5 |
16.3 |
70 |
50 |
5.5 |
4 |
| 050 |
60 |
35 |
14 |
30 |
5 |
16.3 |
70 |
50 |
5.5 |
4 |
| 80 |
28 |
19 |
35 |
6 |
21.8 |
90 |
70 |
6 |
5 |
| 90 |
30 |
16 |
35 |
5 |
18.3 |
100 |
80 |
6.5 |
5 |
| 110 |
26 |
19 |
55 |
6 |
21.8 |
130 |
95 |
9 |
6 |
| 130 |
32 |
22 |
57 |
6 |
24.8 |
145 |
110 |
9 |
6 |
| 063 |
60 |
40 |
14 |
30 |
5 |
16.3 |
70 |
50 |
5.5 |
4 |
| 80 |
21 |
19 |
35 |
6 |
21.8 |
90 |
70 |
6 |
5 |
| 90 |
21 |
16 |
35 |
5 |
18.3 |
100 |
80 |
6.5 |
5 |
| 110 |
46 |
19 |
55 |
6 |
21.8 |
130 |
95 |
9 |
6 |
| 130 |
40 |
22 |
57 |
6 |
24.8 |
145 |
110 |
9 |
6 |
| 075 |
110 |
47 |
19 |
55 |
6 |
21.8 |
130 |
95 |
9 |
6 |
| 130 |
40 |
22 |
57 |
6 |
24.8 |
145 |
110 |
9 |
6 |
| 150 |
38 |
28 |
58 |
8 |
31.3 |
165 |
130 |
11 |
6 |
| 090 |
110 |
47 |
19 |
55 |
6 |
21.8 |
130 |
95 |
9 |
6 |
| 130 |
40 |
22 |
57 |
6 |
24.8 |
145 |
110 |
9 |
6 |
| 150 |
38 |
28 |
58 |
8 |
31.3 |
165 |
130 |
11 |
6 |
| 110 |
130 |
38 |
22 |
57 |
6 |
24.8 |
145 |
110 |
9 |
6 |
| 150 |
38 |
28 |
58 |
8 |
31.3 |
165 |
130 |
11 |
6 |
| 180 |
38 |
35 |
65 |
10 |
38.3 |
200 |
114.3 |
13.5 |
6 |
| 130 |
130 |
38 |
22 |
57 |
6 |
24.8 |
145 |
110 |
9 |
6 |
| 150 |
38 |
28 |
58 |
8 |
31.3 |
165 |
130 |
11 |
6 |
| 180 |
38 |
35 |
65 |
10 |
38.3 |
200 |
114.3 |
13.5 |
6 |
| 150 |
130 |
38 |
22 |
57 |
6 |
24.8 |
145 |
110 |
9 |
6 |
| 150 |
38 |
28 |
58 |
8 |
31.3 |
165 |
130 |
11 |
6 |
| 180 |
38 |
35 |
65 |
10 |
38.3 |
200 |
114.3 |
13.5 |
6 |
| 215TC |
|
|
|
|
|
|
|
|
|
|
