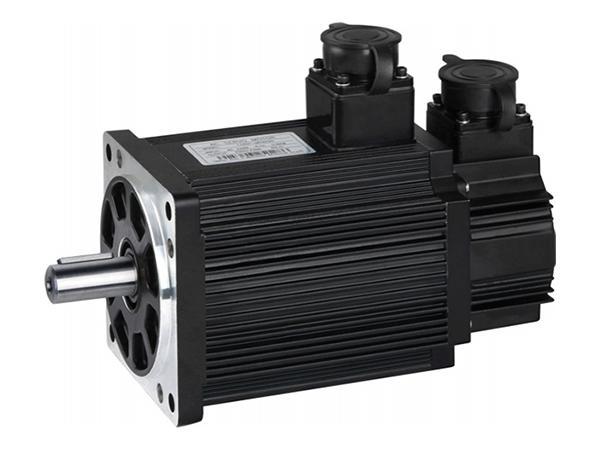

ElServomotor de corriente alterna serie 60 tiene control de posición de circuito cerrado, velocidad y torque, solucionando el inconveniente de pérdida de sincronicidad del motor paso a paso. Son aptos para maquinaria de herramientas, equipos médicos, equipos de alta precisión para impresiones, alimentos, elevadores, químicos, industria de la carpintería, etc.
| Modelos de motor | ||||||||||||||||
| Potencia nominal W | 200 | 400 | ||||||||||||||
| Tensión nominal de línea V | 220 | 220 | ||||||||||||||
| Corriente nominal A | 1.2 | 2.8 | ||||||||||||||
| Velocidad rpm | 3000 | 3000 | ||||||||||||||
| Torque nominalN.m | 0.637 | 1.27 | ||||||||||||||
| Max torque N.m | 1.91 | 3.9 | ||||||||||||||
| Inercia de rotorKg.m2 | 0.175x10-4 | 0.29x10-4 | ||||||||||||||
| Peso kg | 1.16 | 1.63 | ||||||||||||||
| No. De codificador de línea PPR | Clase F | |||||||||||||||
| Grado de aislación | 2500 | |||||||||||||||
| IP | IP65 | |||||||||||||||
| Ambiente de trabajo | Temperatura: -20℃ ~ + 40℃ Humedad: humedad relativa＜90% (anti congelante) |
|||||||||||||||
| Enchufe de bobina | Cable de bobinado | U (rojo) | V (amarillo) | W (azul) | PE (amarillo, verde, negro) | |||||||||||
| Enchufe No. | 1 | 2 | 3 | 4 | ||||||||||||
| Enchufe de codificador | Cable de señal | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE |
| Enchufe | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |
Código de modelo:
( Tome 60 - ST - M - 00630 Z1 como ejemplo.)
60: No.de marco;
ST: onda de accionamiento sinusoidal;
M: Código de componentes de retroalimentación que es un codificador M-fotoeléctrico;
00630: código de parámetros de funcionamiento. Los primeros tres números indican la torsión nominal y después de dos indica velocidad nominal. Por ejemplo, 00630 implica que la torsión es 0.6N.m y la velocidad nominal es 3000rpm.
Z1: código derivado. Z1 singnifica freno magnético y Z2, freno de imanes permanentes.

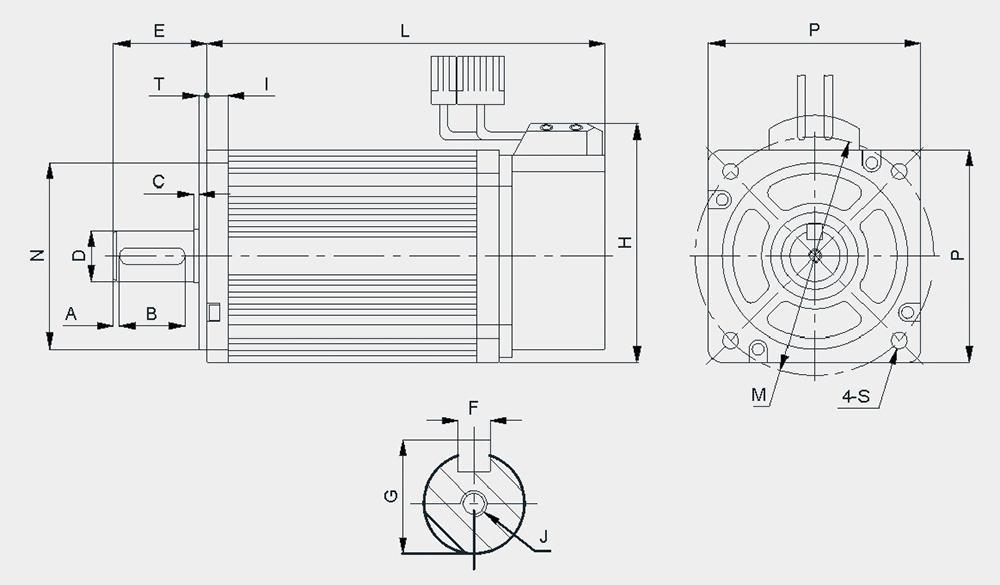

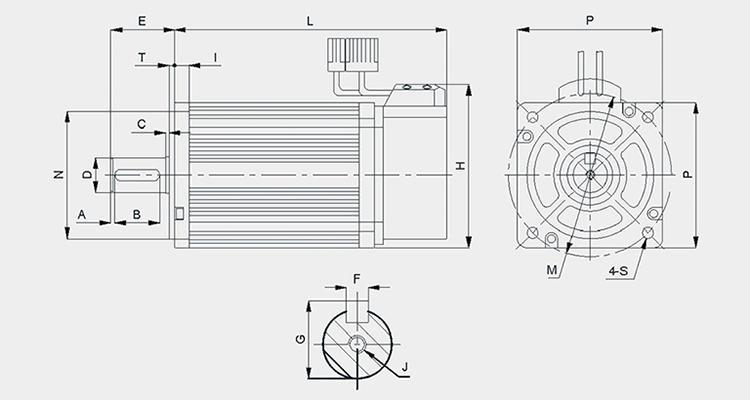

| Motor model | A | B | C | D | E | F | 6 | H | I | T | M | N | P | S | L* | L2* |
|
|
2 | 20 | 2 | ⌀14 | 30 | 5 | 16 | 72 | 8 | 3 | ⌀70 | ⌀50 | 60 | ⌀5.5 | 127 | 175 |
|
|
2 | 20 | 2 | ⌀14 | 30 | 5 | 16 | 72 | 8 | 3 | ⌀ 70 | ⌀50 | 60 | ⌀5.5 | 152 | 200 |
Nota: La unidad es mm. L es el largo del motor eléctrico sin freno. L2 es el largo del motor con freno de imanes permanentes.
