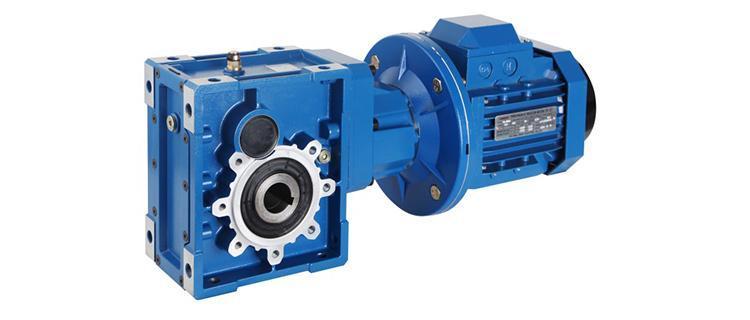

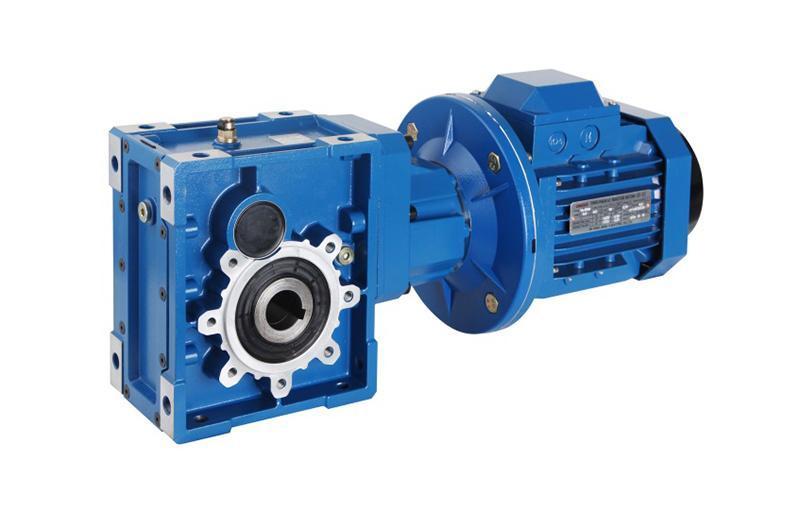

Medidas de conexión de reductores de velocidad de engranajes BKM

Lo siguiente son las medidas de conexión de la serie de motores eléctricos y reductor de engranajes.

(1) Dimensiones de brida externa BKM..F

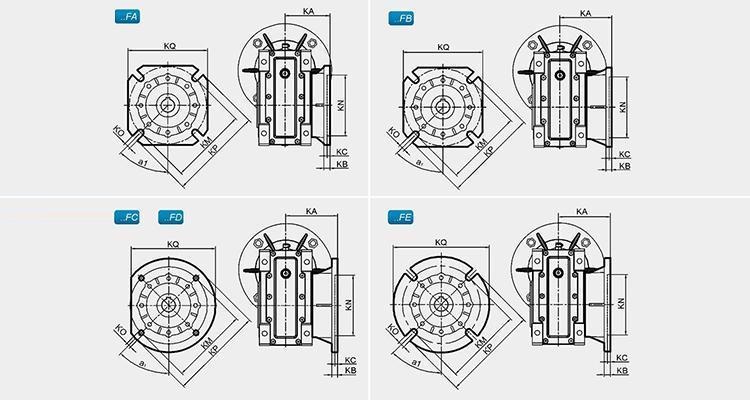

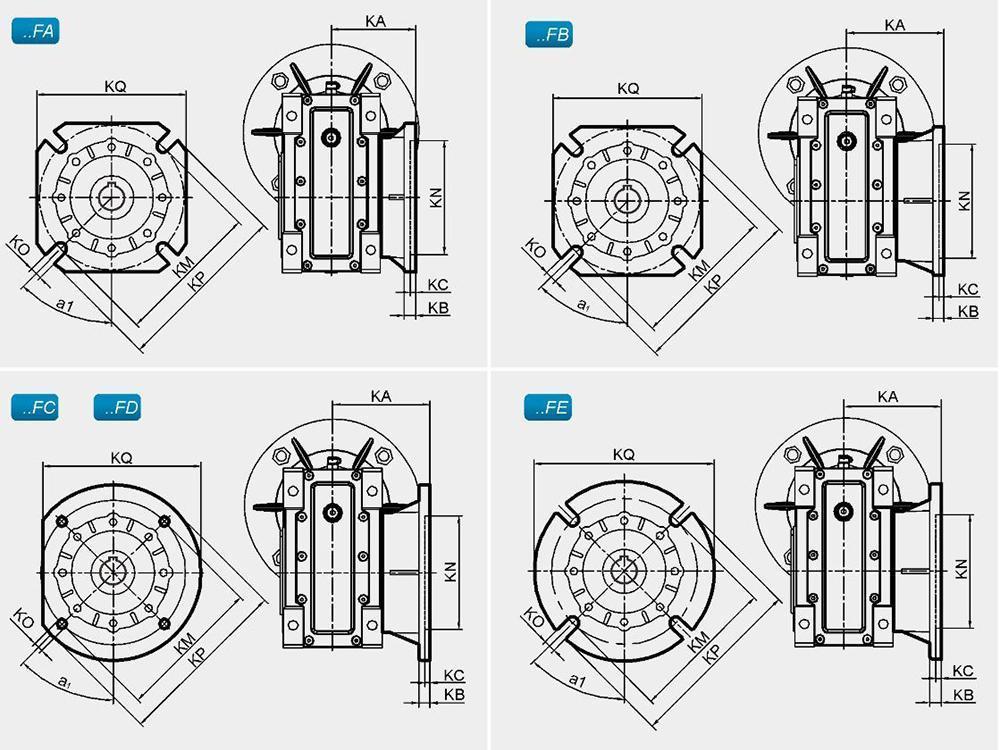

Gráficos de dimensiones
1. Tabla de dimensiones FA:
BKM FA
a1 KA KB KC KM KNH8 KO KP KQ
050 45° 90 9 5 85 70 11(n=4) 125 110
063 45° 82 10 6 150 115 11(n=4) 180 142
075 45° 111 13 6 165 130 14(n=4) 200 170
090 45。 111 13 6 175 152 14(n=4) 210 200
110 45° 139 15 6 230 170 14(n=8) 280 260
2.Tabla de dimensiones FB
BKM FB
a1 KA KB KC KM KNH8 KO KP KQ
050 45° 120 9 5 85 70 11(n=4) 125 110
063 46° 112 10 6 150 115 11(n=4) 180 142
075 45° 90 13 6 130 110 11(n=4) 160 -
090 45° 122 18 6 215 180 14(n=4) 250 -
110 - - - - - - - - -
3. Tabla de dimensiones FC
BKM FC
a1 KA KB KC KM KNH8 KO KP KQ
050 45° 89 10 i 130 110 9(n=4) 160 -
063 45° 98 10 5 165 130 11(n=4) 200 -
090 45° 110 17 6 165 130 11(n=4) 200 -
4. Tabla de dimensiones FD
BKM FD
a1 KA KB KC KM KNh8 KO KP KQ
050 45° 72 14.5 5 115 95 11(n=4) 140 -
063 45。 107 10 5 165 130 11(n=4) 200 -
090 45° 151 13 6 175 152 14(n=4) 210 -
5. Tabla de dimensiones FE
BKM FE
a1 KA KB KC KM KNhs KO KP KQ
050 - - - - - - - - -
063 45° 80.5 16.5 5 130 110 11(n=4) 160 -
090 - - - - - - - - -
(2) Dimensiones de brida externa BKM..IEC

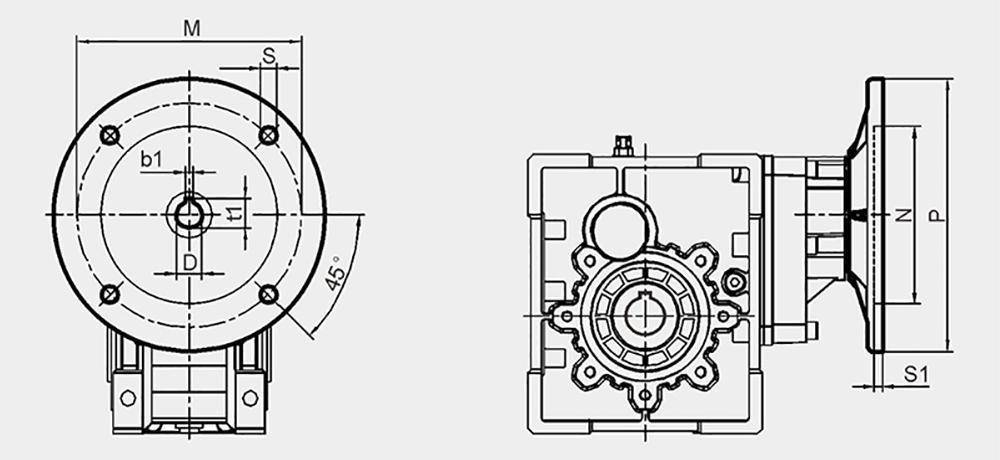

Gráfico de dimensiones
Tabla de dimensiones:
BKM PAM- IEC N(H8) M P S b1 t1 s1 i (velocidad)
7.5 10 12.5 15 20 25 30 40 50 60 50 60 75 100 125 150 200 250 300
B5 B14 B5 B14 B5 B14 B5 B14 D(F8)
B C
050 63B5 95 - 115 - 140 - 9 - 4 12.8 5 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11
71B5/B14 110 70 130 85 ieo 105 9 7 5 16.3 5 14 14 14 14 14 14 14 14 14 14 14 14 14 14 14 - - - -
80B5/B14 130 80 165 100 200 120 11 7 6 21.8 5 19 19 19 19 19 19 19 19 19 19 - - - - - - - - -
90B5/B14 130 95 165 115 200 140 11 9 8 27.3 5 24 24 24 24 24 24 24 - - - - - - - - - - - -
063 63B5 95 - 115 - 140 - 9 - 4 12.8 5 - - - - - - 11 11 11 11 11 11 11 11 11 11 11 11 11
71B5/B14 110 70 130 85 160 105 9 7 5 16.3 5 - - - 14 14 14 14 14 14 14 14 14 14 14 14 - - - -
80B5/B14 130 80 165 100 200 120 11 7 6 21.8 5 19 19 19 19 19 19 19 19 19 19 19 19 - - - - - - -
90B5/B14 130 95 165 115 200 140 11 9 8 27.3 5 24 24 24 24 24 24 24 24 24 - - - - - - - - - -
075 63B5 95 - 115 - 140 - 9 - 4 12.8 5 - - - - - - - - - - - - 11 11 11 11 11 11 11
71B5 110 - 130 - 160 - 9 7 5 16.3 5 - - - - - - - 14 14 14 14 14 14 14 14 14 14 14 14
80B5/B14 130 80 165 100 200 120 11 7 6 21.8 5 - - - 19 19 19 19 19 19 19 19 19 19 19 19 19 - - -
90B5/B14 130 95 165 115 200 140 11 9 8 27.3 5 24 24 24 24 24 24 24 24 24 24 24 24 - - - - - - -
100B5/B14 180 110 215 130 250 160 13 9 8 31.3 5.5 28 28 28 28 28 28 28 28 - - - - - - - - - - -
112B5/B14 180 110 215 130 250 160 13 9 8 31.3 5.5 28 28 28 28 28 28 - - - - - - - - - - - - -
090 63B5 95 - 115 - 140 - 9 - 4 12.8 5 - - - - - - - - - - - - 11 11 11 11 11 11 11
71B5 110 - 130 - 160 - 9 7 5 16.3 5 - - - - - - - - 14 14 14 14 14 14 14 14 14 14 14
80B5/B14 130 80 165 100 200 120 11 7 6 21.8 5 - - - 19 19 19 19 19 19 19 19 19 19 19 19 19 19 19 -
90B5/B14 130 95 165 115 200 140 11 9 8 27.3 5 24 24 24 24 24 24 24 24 24 24 24 24 - - - - - - -
100B5/B14 180 110 215 130 250 ieo 13 9 8 31.3 5.5 28 28 28 28 28 28 28 28 28 28 - - - - - - - - -
112B5/B14 180 110 215 130 250 160 13 9 8 31.3 5.5 28 28 28 28 28 28 28 28 - - - - - - - - - - -
110 71B5 110 - 130 - 160 - 9 7 5 16.3 6 - - - - - - - - - - - - 14 14 14 14 14 14 14
80B5 130 - 165 - F28 200 - 11 7 6 21.8 6 - - - - - - - 19 19 19 19 19 19 19 19 19 19 19 19
90B5 130 - 165 - 200 - 11 9 8 27.3 6 - - - 24 24 24 24 24 24 24 24 24 24 24 24 24 - - -
100B5/B14 180 110 215 130 250 160 13 9 8 31.3 6 28 28 28 28 28 28 28 28 28 28 28 28 - - - - - - -
112B5/B14 180 110 215 130 250 160 13 9 8 31.3 6 28 28 28 28 28 28 28 28 28 28 28 28 - - - - - - -
132B5 230 - 265 - 300 - 13 - 10 41.3 6 38 38 38 38 38 38 38 38 38 - - - - - - - - - -
BKM..NEMA 56C-145TC y dimensiones de brida externa182C-215TC

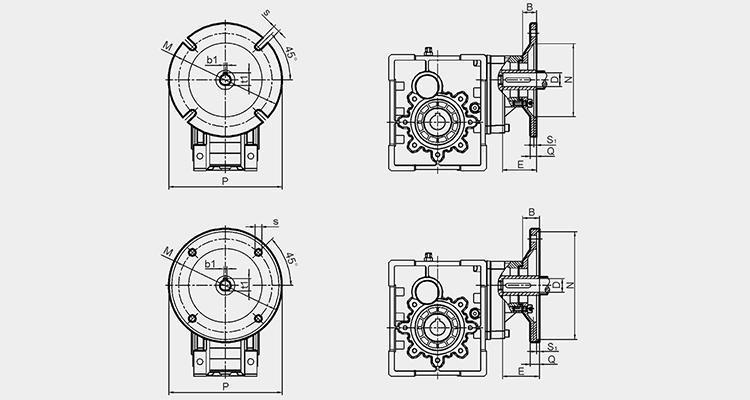

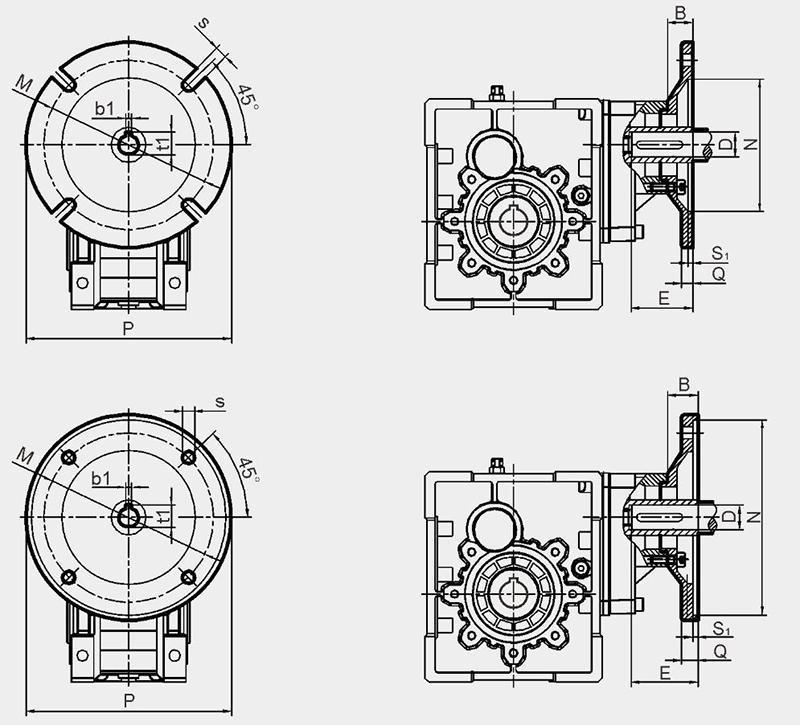

Gráfico de dimensiones
Tabla de dimensiones:
BKM NEMA
Flange 		B D E b1 t1 M N P Q S S1
050 56C 1.15 0.625 2.06 0.188 0.713 5.875 4.5 6.5 0.433 0.413 0.177
063 56C 1.22 0.625 2.06 0.188 0.713 5.875 4.5 6.5 0.433 0.413 0.177
143TC 1.22 0.875 2.12 0.188 0.963 5.875 4.5 6.5 0.433 0.413 0.177
145TC
075
090 		56C 1.5 0.625 2.06 0.188 0.713 5.875 4.5 6.5 0.433 0.413 0.177
143TC 1.5 0.875 2.12 0.188 0.963 5.875 4 5 6.5 0.433 0.413 0.177
145TC
182TC 1.5 1.126 2.62 0.250 1.240 7.250 8.5 9.0 0.472 0.551 0.197
184TC
110 56C 1.89 0.625 2.06 0.188 0.713 5.875 4.5 6.5 0.433 0.413 0.177
143TC 1.89 0.875 2.12 0.188 0.983 5.875 4.5 6.5 0.433 0.413 0.177
145TC
182TC 1.89 1.125 2.62 0.25 1.240 7.25 8.5 9.0 0.472 0.551 0.197
184TC
213TC 1.89 1.375 3.12 0.312 1.517 7.25 8.5 9.0 0.472 0.551 0.197
215TC
(4) Dimensión de brida interna de servo motor BKM..ST

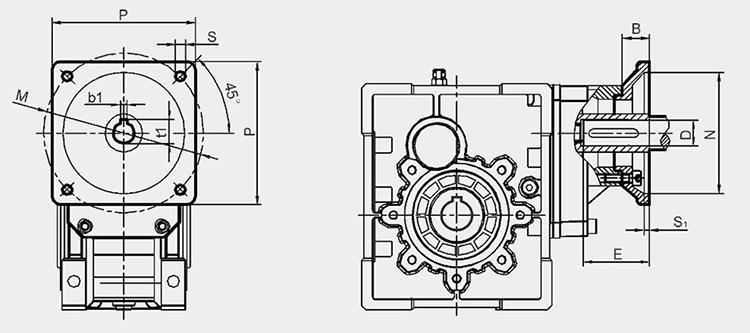

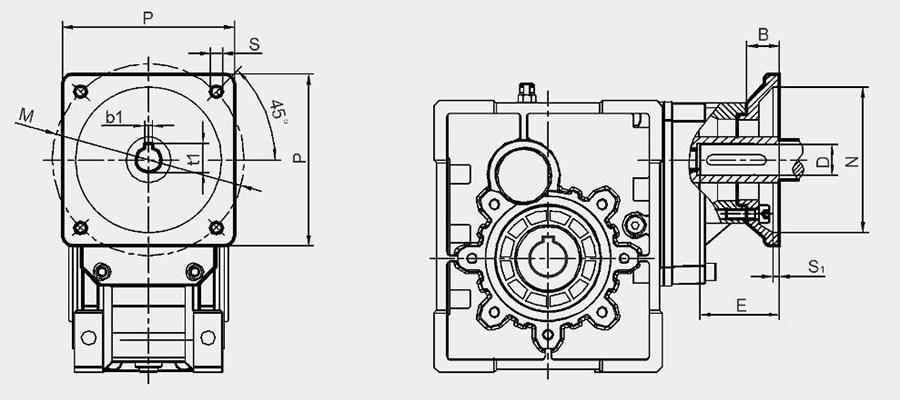

Gráfico de dimensiones
Tabla de dimensiones:
BKM P B Dh7 E b1 t1 M N S S1
050 60 35 14 30 5 16.3 70 50 5.5 4
80 28 19 35 6 21.8 90 70 6 5
90 30 16 35 5 18.3 100 80 6.5 5
110 26 19 55 6 21.8 130 95 9 6
130 32 22 57 6 24.8 145 110 9 6
063 60 40 14 30 5 16.3 70 50 5.5 4
80 21 19 35 6 21.8 90 70 6 5
90 21 16 35 5 18.3 100 80 6.5 5
110 46 19 55 6 21.8 130 95 9 6
130 40 22 57 6 24.8 145 110 9 6
075 110 47 19 55 6 21.8 130 95 9 6
130 40 22 57 6 24.8 145 110 9 6
150 38 28 58 8 31.3 165 130 11 6
090 110 47 19 55 6 21.8 130 95 9 6
130 40 22 57 6 24.8 145 110 9 6
150 38 28 58 8 31.3 165 130 11 6
110 130 38 22 57 6 24.8 145 110 9 6
150 38 28 58 8 31.3 165 130 11 6
180 38 35 65 10 38.3 200 114.3 13.5 6
