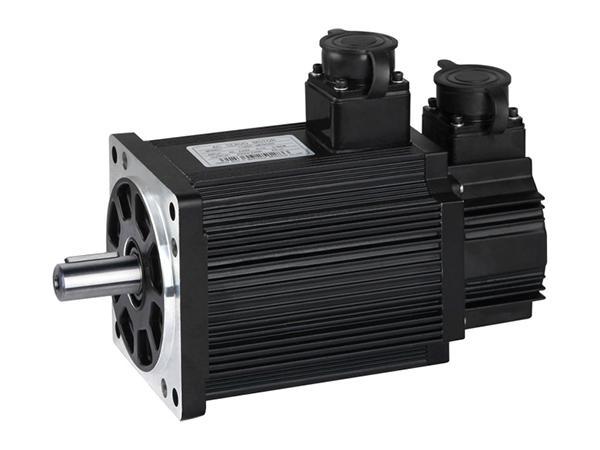

El Servomotor de corriente alterna serie 90 puede funcionar con estabilidad a altas o bajas velocidades. Son aptos para maquinaria de herramientas, equipos médicos, equipos de alta precisión para impresiones, alimentos, elevadores, químicos, industria de la carpintería, etc.
| Modelos de motor | 90ST-M02430 | 90ST-M03520 | 90ST-M04025 | |||||||||||||
| Potencia nominalkw | 0.75 | 0.73 | 1.0 | |||||||||||||
| Tensión nominal de línea V | 220 | 220 | 220 | |||||||||||||
| Corriente nominalA | 3 | 3 | 4 | |||||||||||||
| Velocidad rpm | 3000 | 2000 | 2500 | |||||||||||||
| Torque nominalN.m | 2.4 | 3.5 | 4 | |||||||||||||
| Max torque N.m | 7.1 | 10.5 | 12 | |||||||||||||
| Inercia de rotorKg.m2 | 2.45X10-4 | 3.4X10-4 | 3.7X10-4 | |||||||||||||
| Peso kg | 3.4 | 3.8 | 4.31 | |||||||||||||
| No. De codificador de línea PPR | Clase F | |||||||||||||||
| Grado de aislación | 2500 | |||||||||||||||
| IP | IP65 | |||||||||||||||
| Ambiente de trabajo | Temperatura: -20℃ ~ + 40℃ Humedad: humedad relativa＜90% (anti congelante) | |||||||||||||||
| Enchufe de bobina | Cable de bobinado | U (rojo) | V (amarillo) | W (azul) | PE (amarillo, verde, negro) | |||||||||||
| Enchufe No | 1 | 2 | 3 | 4 | ||||||||||||
| Enchufe de codificador | Cable de señal | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE |
| Enchufe | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |
Código de modelo:
( Tome 60 - ST - M - 00630 Z1 como ejemplo.)
60: No.de marco;
ST: onda de accionamiento sinusoidal;
M: Código de componentes de retroalimentación que es un codificador M-fotoeléctrico;
00630: código de parámetros de funcionamiento. Los primeros tres números indican la torsión nominal y después de dos indica velocidad nominal. Por ejemplo, 00630 implica que la torsión es 0.6N.m y la velocidad nominal es 3000rpm.
Z1: código derivado. Z1 significa freno magnético y Z2, freno de imanes permanentes.

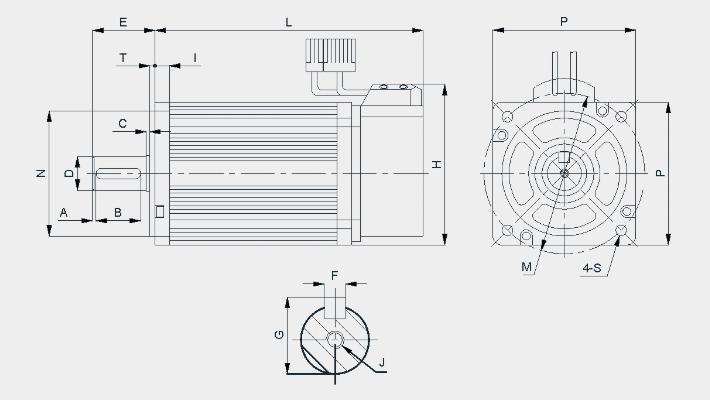

| Modelo de motor | A | B | C | D | E | F | 6 | H | I | J | T | M | N | P | S | L* | L1* | L2* |
| 90ST-M02430 | 3 | 25 | 2 | ⌀16 | 35 | 5 | 18 | 93 | 8 | M5 | 3 | ⌀100 | ⌀80 | 86 | ⌀6.5 | 155 | 203 | 212 |
| 90ST-M03520 | 3 | 25 | 2 | ⌀16 | 35 | 5 | 18 | 93 | 8 | M5 | 3 | ⌀100 | ⌀80 | 86 | ⌀6.5 | 177 | 225 | 234 |
| 90ST-M04025 | 3 | 25 | 2 | ⌀16 | 35 | 5 | 18 | 93 | 8 | M5 | 3 | ⌀100 | ⌀ 80 | 86 | ⌀6.5 | 187 | 235 | 244 |
Nota: la unidad es en mm. L es el largo del motor eléctrico sin freno. L1 es el largo del motor con freno magnético. L2 es el largo del motor eléctrico con freno con imanes permanentes.
Zhouyi es un fabricante y proveedor confiable de servomotores de CA serie 90 y se especializa en el diseño y la fabricación de motores industriales, reductores de velocidad y engranajes desde 1990. Con el proceso de fabricación de acuerdo con el estándar IEC, nuestra empresa se dedica a proporcionar los motores eléctricos de corriente alterna de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas.
