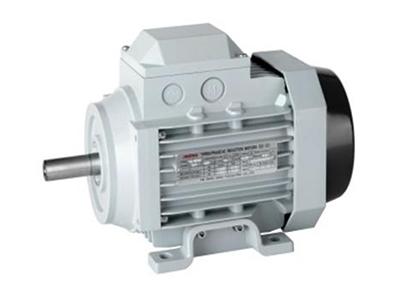

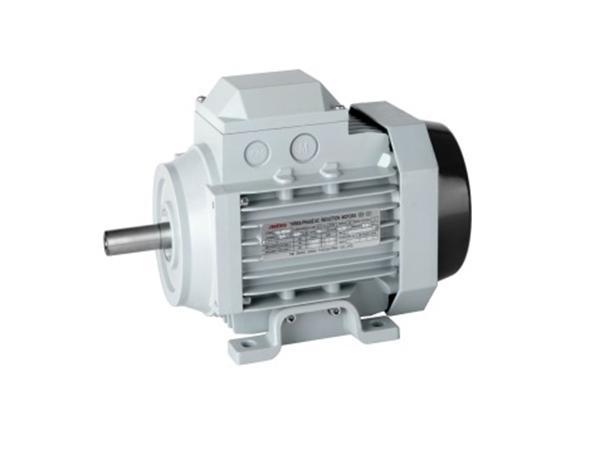

Motor asíncrono de corriente alterna serie YE3

Descripción del producto

El motor de asíncrono de corriente alterna serie YE3 cuenta con rodamientos de bajo ruido. También reduce el rizado de par electromagnético y aumenta la precisión de las piezas mecánicas, compresores, cintas transportadoras, dragas, motores y transvertidor, lavadoras, laminadoras, ventiladores de tiro, etc.

La serie de motores asíncronos de corriente alterna de acuerdo con la velocidad:
1. La velocidad es 3000r/min y la potencia es de 0.75~22kw;
2. La velocidad es 1500r/min y la potencia es de 0.75~22kw;
3. La velocidad es 1000r/min La velocidad es 0.75~15kw.

El voltaje de los tres modelos es 380V

Parámetros técnicos

3000r/min, 380V, 50Hz
Modelo Potencia Velocidad Eficiencia Factor de potencia Corriente nominal Par nominal Par con rotor bloqueado Par máx Corriente de par con rotor bloqueado
Par nominal Par nominal Corriente nominal
Kw HP rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn Is/I n
YE3-801-2 0.75 1 2880 80.7 0.82 1.72 2.49 2.3 2.3 7.0
YE3-802-2 1.1 1.5 2880 82.7 0.83 2.43 3.65 2.2 2.3 7.3
YC3-90S-2 1.5 2 2095 84.2 0.84 3.22 4.95 2.2 2.3 7.6
YE3 90L-2 2.2 3 2895 85.9 0.85 4.58 7.26 2.2 2.3 7.6
YE3-100L-2 3 4 2895 87.1 0.87 6.02 9.90 2.2 2.3 7.8
YE3-112M-2 4 5.5 2905 88.1 0.88 7.84 13.1 2.2 2.3 8.3
YE3-132S1-2 5.5 7.5 2930 89.2 0.88 10.6 17.9 2.0 2.3 8.3
YE3-132S2-2 7.5 10 2830 90.1 0.88 14.4 24.4 2.0 2.3 7.9
YE3-160M1-2 11 15 2945 91.2 0.89 20.6 35.7 2.0 2.3 8.1
YE3-160M2-2 15 20 2945 91.9 0.89 27.9 48.6 2.0 2.3 8.1
YE3-160L-2 10.5 25 2940 92.4 0.89 34.2 60.1 2.0 2.3 8.2
YE3-180M-2 22 30 2955 92.7 0.89 40.5 71.1 2.0 2.3 8.2
1500r/min, 380V, 50Hz
Modelo Potencia Velocidad Eficiencia Factor de potencia Corriente nominal Par nominal Par con rotor bloqueado Par máx Corriente de par con rotor bloqueado
Par nominal Par nominal Corriente nominal
Kw HP rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn Is/I n
YE3-802 4 0.75 1 1420 82.5 0.75 1.84 5.04 2.3 2.3 6.6
YE3-90S-4 1.1 1.5 1445 84.1 0.76 2.61 7.27 2.3 2.3 6.8
YE3-90L-4 1.5 2 1445 85.3 0.77 3.47 9.91 2.3 2.3 7.0
YE3-100L1-4 2.2 3 1435 86.7 0.81 4.76 14.6 2.3 2.3 7.6
YE3-100L2-4 3 4 1435 87.7 0.82 6.34 20.0 2.3 2.3 7.6
YE3-112M-4 4 5.5 1440 88.6 0.82 8.37 26.5 2.2 2.3 7.9
YC3-132S-4 5.5 7.5 1460 89.6 0.83 11.2 36.0 2.0 2.3 7.9
YE3-132M-4 7.5 10 1460 90.4 0.84 15.0 49.1 2.0 2.3 7.5
YE3-160M-4 11 15 1465 91.4 0.85 21.5 71.7 2.2 2.3 7.7
YE3-160L-4 15 20 1465 92.1 0.86 28.9 97.8 2.2 2.3 7.9
YE3 -180M-4 18.5 25 1470 92.6 0.86 35.3 120.2 2.0 2.3 7.0
YE3-180I-4 22 30 1470 93.0 0.86 41.8 142.9 2.0 2.3 7.8
1000r/min, 380V, 50Hz
Modelo Potencia Velocidad Eficiencia Factor de potencia Corriente nominal Par nominal Par con rotor bloqueado Par máx Corriente de par con rotor bloqueado
Par nominal Par nominal Corriente nominal
Kw HP rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn Is/I n
YE3-90S-6 0.75 1 935 78.9 0.71 2.03 7.66 2.0 2.1 6.0
YE3-90L-6 1.1 1.5 945 81.0 0.73 2.83 11.1 2.0 2.1 6.0
YE3-100L-6 1.5 2 949 82.5 0.73 3.78 15.1 2.0 2.1 6.5
YE3-112M-6 2.2 3 955 84.3 0.74 5.36 22.0 2.0 2.1 6.6
YE3-132S-6 3 4 968 85.6 0.74 7.20 29.6 2.0 2.1 6.8
YE3-132M1-6 4 5.5 968 86.8 0.74 9.46 39.5 2.0 2.1 6.8
YE3-132M2-6 5.5 7.5 968 88.0 0.75 12.7 54.3 2.0 2.1 7.0
YE3-160M-6 7.5 10 970 89.1 0.79 16.2 73.8 2.0 2.1 7.0
YE3-160L-6 11 15 970 90.3 0.80 23.1 108.3 2.0 2.1 6.2
YE3-180L-6 15 20 975 91.2 0.81 30.9 146.9 2.0 2.1 7.3

Dimensiones externas para instalación:

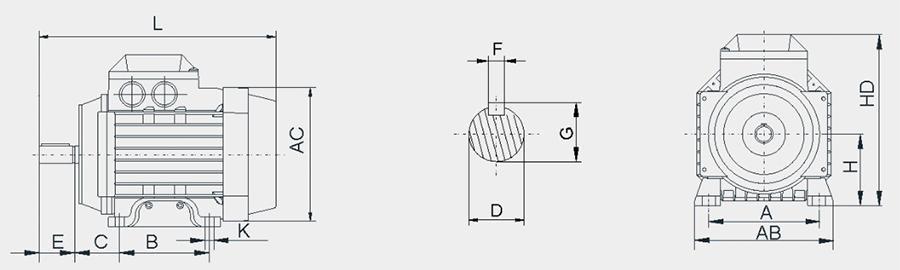

IM B3 H80-132
Gráfico de dimensiones
Marco No. A B C D E F G H K AB AC HD L
IE3
80M 125 100 50 ⌀19 40 6 21.5 80 ⌀10 154 145x145 190 305
90S 140 100 56 ⌀ 24 50 8 27 90 ⌀10 180 160x160 205 340
90L 140 125 56 ⌀24 50 8 27 90 ⌀10 180 160x160 205 365
100L 160 140 63 ⌀28 60 8 31 100 ⌀12 205 185x185 240 405
112M 190 140 70 ⌀28 60 8 31 112 ⌀12 235 200x200 270 455
132S 216 140 89 ⌀38 80 10 41 132 ⌀12 261 245x245 310 470
132M 216 178 89 ⌀38 80 10 41 132 ⌀12 261 245 x24b 310 510
160M 254 210 108 ⌀42 110 12 45 160 ⌀14.5 320 320x320 450 640
160L 254 254 108 ⌀42 110 12 45 160 ⌀14.5 320 320x320 450 680
180M 279 241 121 ⌀48 110 14 51.5 180 ⌀14.5 355 360x360 500 790
180L 279 279 121 ⌀48 110 14 51.5 180 ⌀14.5 355 360x360 500 930

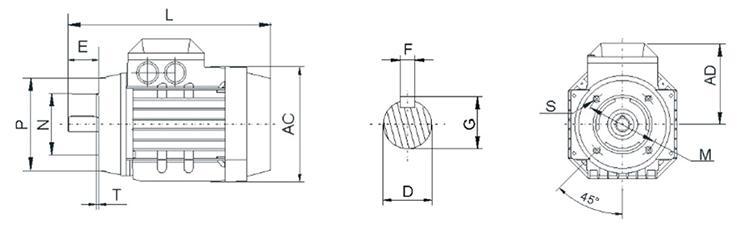

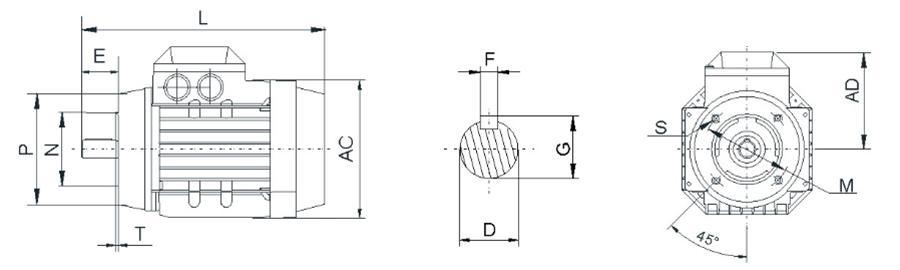

IM B14 H80-112
Gráfico de dimensiones
Marco No. D E F G M N P S T AC AD L
80M ⌀19 40 6 21.5 100 80 120 M6 3.0 145x145 115 305
90S ⌀24 50 8 27 115 95 140 M8 3.0 160x160 122 340
90L ⌀24 50 8 27 115 95 140 M8 3.0 160x160 122 365
100L ⌀28 60 8 31 130 110 155 M8 3.5 185x185 137 405
112M ⌀28 60 8 31 130 110 160 M8 3.5 200 x 200 155 455

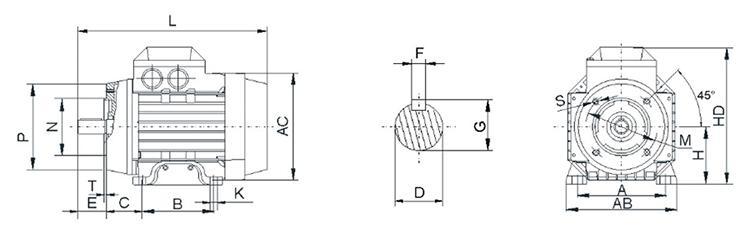

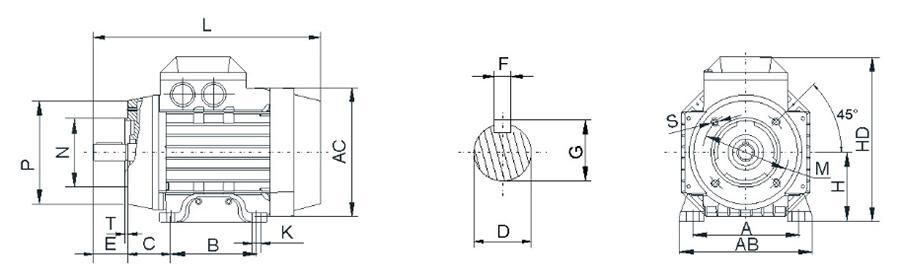

IM B34 H80-132
Gráfico de dimensiones
Marco No. A B C D E F G H K M N P S T AB AC HD L
80M 125 100 50 ⌀19 40 6 21.5 80 ⌀10 100 80 120 M6 3.0 154 145x145 190 305
90S 140 100 56 ⌀ 24 50 8 27 90 ⌀10 115 95 140 M8 3.0 180 160x160 205 340
90L 140 125 56 ⌀24 50 8 27 90 ⌀10 115 95 140 M8 3.0 180 160x160 205 365
100L 160 140 63 ⌀28 60 8 31 100 ⌀12 130 110 155 M8 3.5 205 185x185 240 405
112M 190 140 70 ⌀28 60 8 31 112 ⌀12 130 110 160 M8 3.5 235 200x200 270 455

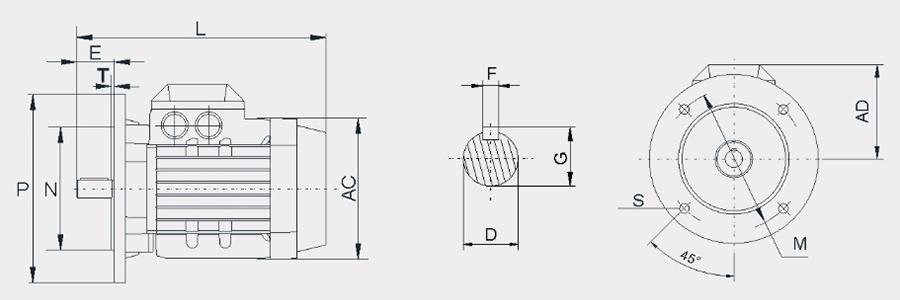

IM B5 H80-180
Gráfico de dimensiones
Marco No. D E F G H K M N P S T AC AD L
80M ⌀19 40 6 21.5 80 ⌀10 165 130 200 12 3.5 145x145 115 305
90S ⌀ 24 50 8 27 90 ⌀10 165 130 200 12 3.5 160x160 122 340
90L ⌀24 50 8 27 90 ⌀10 165 130 200 12 3.5 160x160 122 365
100L ⌀28 60 8 31 100 ⌀12 215 180 250 14.5 4 185x185 137 405
112M ⌀28 60 8 31 112 ⌀12 215 180 250 14.5 4 200x200 155 455
132S ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 245x245 180 470
132M ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 245 x24b 180 510
160M ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320x320 290 640
160L ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320x320 290 680
180M ⌀48 110 14 51.5 180 ⌀14.5 300 255 350 18.5 5 360x360 320 790
180L ⌀48 110 14 51.5 180 ⌀14.5 300 250 350 18.5 5 360x360 320 930

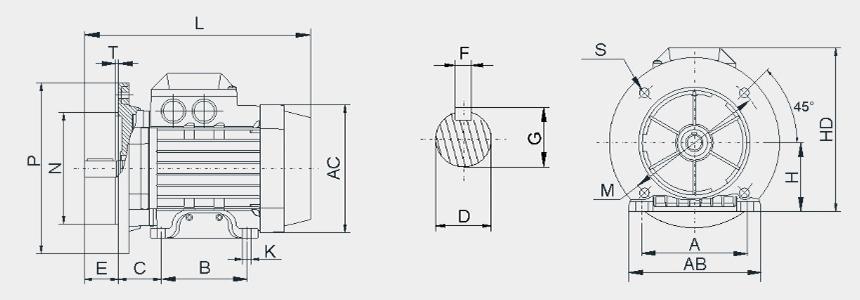

IM B35 H80-180
Gráfico de dimensiones
Marco No. A B C D E F G H K M N P S T AB AC HD L
80M 125 100 50 ⌀19 40 6 21.5 80 ⌀10 165 130 200 12 3.5 154 145x145 190 305
90S 140 100 56 ⌀ 24 50 8 27 90 ⌀10 165 130 200 12 3.5 180 160x160 205 340
90L 140 125 56 ⌀24 50 8 27 90 ⌀10 165 130 200 12 3.5 180 160x160 205 365
100L 160 140 63 ⌀28 60 8 31 100 ⌀12 215 180 250 14.5 4 205 185x185 240 405
112M 190 140 70 ⌀28 60 8 31 112 ⌀12 215 180 250 14.5 4 235 200x200 270 455
132S 216 140 89 ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 261 245x245 310 470
132M 216 178 89 ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 261 245 x24b 310 510
160M 254 210 108 ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320 320x320 450 640
160L 254 254 108 ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320 320x320 450 680
180M 279 241 121 ⌀48 110 14 51.5 180 ⌀14.5 300 255 350 18.5 5 355 360x360 500 790
180L 279 279 121 ⌀48 110 14 51.5 180 ⌀14.5 300 250 350 18.5 5 355 360x360 500 930

Zhouyi es un fabricante y proveedor confiable de motores asíncronos y se especializa en el diseño y la fabricación de motores industriales, reductores de velocidad y engranajes desde 1990. Con el proceso de fabricación de acuerdo con el estándar IEC, nuestra empresa se dedica a proporcionar los motores de inducción de corriente alterna de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas.
