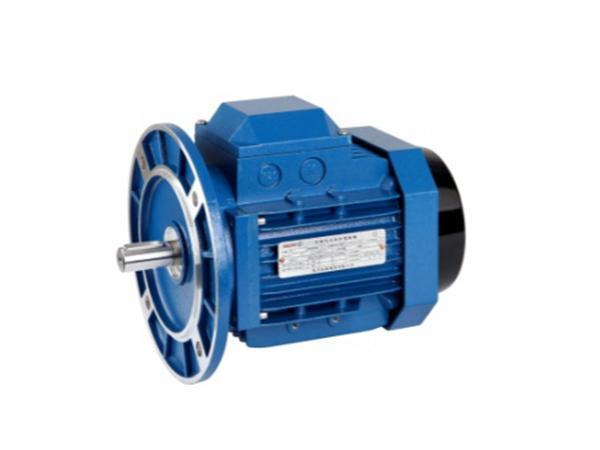

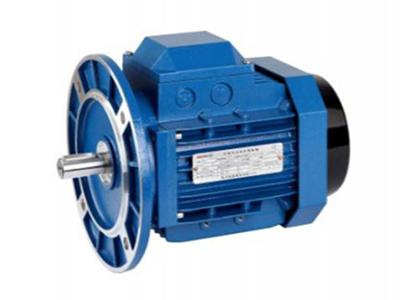

Motor de inducción de corriente alterna serie YE2

Descripción del producto

Elmotor de inducción de corriente alterna serie YE2 cuenta con material polimérico de aislación, estructura aislante especial e impregnación de presión al vacío, para que tenga una buena capacidad de adaptación. Se puede utilizar para maquinaria de envasado de alimentos, equipos químicos, máquinas para trabajos en madera, grúas, maquinaria de construcción, compresores, cintas transportadoras, dragas, transvertidor de motores, lavadoras, máquinas laminadoras, ventiladores de tiro, etc.

La serie de motores asíncronos de corriente alterna de acuerdo con la velocidad:
1. La velocidad es 3000r/min y la potencia es de 0.75~22kw;
2. La velocidad es 1500r/min y la potencia es de 0.75~22kw;
3. La velocidad es 1000r/min La velocidad es 0.75~15kw.

El voltaje de los tres modelos es 380V.

Parámetros técnicos

3000r/min, 380V, 50Hz
Modelo Potencia Velocidad Eficiencia Factor de potencia Corriente nominal Par nominal Par con rotor bloqueado Par máx Corriente de par con rotor bloqueado
Par nominal Par nominal Corriente nominal
Kw HP rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn Is/I n
YE2-801-2 0.75 1 2875 77.4 0.83 1.77 2.49 2.3 2.3 7.0
YC2-802-2 1.1 1.5 2875 79.B 0.94 2.50 3.65 2.2 2.3 7.3
YE2-90S-2 1.5 2 2890 81.3 0.84 3.32 4.96 2.2 2.3 7.6
YE2-90L-2 2.2 3 2890 83.2 0.85 4.72 7.27 2.2 2.3 7.6
YE2-100L-2 3 4 2890 84.6 0.87 6.17 9.91 2.2 2.3 7.8
YE2-112M-2 4 5.5 2910 85.8 0.88 8.04 13.1 2.2 2.3 8.3
YE2-132S1-2 5.5 7.5 2930 87.0 0.86 11.2 17.9 2.0 2.3 8.3
YE2-132S2-2 7.5 10 2840 88.1 0.88 14.6 25.2 2.0 2.3 7.9
YE2-160M1-2 11 15 2930 89.4 0.89 21.0 35.9 2.0 2.3 8.1
YE2-160M2-2 15 20 2930 90.3 0.89 28.4 40.9 2.0 2.3 8.1
YE2-160L-2 18.5 25 2935 90.9 0.89 34.7 60.2 2.0 2.3 8.2
YC2-100M-2 22 30 2940 91.3 0.88 41.6 71.5 2.0 2.3 8.2
1500r/min, 380V, 50Hz
Modelo Potencia Velocidad Eficiencia Factor de potencia Corriente nominal Par nominal Par con rotor bloqueado Par máx Corriente de par con rotor bloqueado
Par nominal Par nominal Corriente nominal
Kw HP rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn Is/I n
YE2-802-4 0.75 1 1400 79.6 0.76 1.88 5.12 2.3 2.3 6.6
YE2-90S-4 1.1 1.5 1440 91.4 0.77 2.67 7.30 2.3 2.3 6.8
YE2-90L-4 1.5 2 1440 82.8 0.77 3.57 9.95 2.3 2.3 7.0
YE2-100L1-4 2.2 3 1440 84.3 0.81 4.90 14.6 2.3 2.3 7.6
YE2-100L2-4 3 4 1440 85.5 0.82 6.50 19.9 2.3 2.3 7.6
YE2-112M-4 4 5.5 1440 86.6 0.82 8.56 26.5 2.2 2.3 7.8
YE2-132S-4 5.5 7.5 1450 87.7 0.83 11.5 36.2 2.0 2.3 7.9
YE2-132M-4 7.5 10 1450 88.7 0.84 15.3 49.4 2.0 2.3 7.5
YE2-160M-4 11 15 1460 89.8 0.84 22.2 72.0 2.2 2.3 7.7
YE2-160L-4 15 20 1460 90.6 0.85 29.6 90.1 2.2 2.3 7.8
YE2-180M-4 18.5 25 1470 91.2 0.86 35.8 120.2 2.0 2.3 7.8
YE2-180L-4 22 30 1470 91.6 0.86 42.4 142.9 2.0 2.3 7.8
1000r/min, 380V, 50Hz
Modelo Potencia Velocidad Eficiencia Factor de potencia Corriente nominal Par nominal Par con rotor bloqueado Par máx Corriente de par con rotor bloqueado
Par nominal Par nominal Corriente nominal
Kw HP rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn Is/I n
YE2-90S-6 0.75 1 930 75.9 0.72 2.09 7.7 2.0 2.1 6.0
YE2-90L-6 1.1 1.5 940 78.1 0.72 2.97 11.2 2.0 2.1 6.0
YE2-100L-6 1.5 2 940 79.8 0.75 3.80 15.2 2.0 2.1 6.5
YE2-112M-6 2.2 3 960 81.8 0.76 5.38 21.9 2.0 2.1 6.6
YE2-132S-6 3 4 960 83.3 0.76 7.20 29.8 2.0 2.1 6.8
YE2-132M1-6 4 5.5 960 84.6 0.76 9.45 39.8 2.0 2.1 6.8
YE2-132M2-6 5.5 7.5 960 06.0 0.77 12.6 54.7 2.0 2.1 7.0
YE2-160M-6 7.5 10 970 87.2 0.78 16.8 73.8 2.0 2.1 7.0
YE2-160L-6 11 15 970 88.7 0.78 24.2 108.3 2.0 2.1 7.2
YE2-180L-6 15 20 970 89.7 0.81 31.4 147.7 2.0 2.1 7.3

Dimensiones externas para instalación:

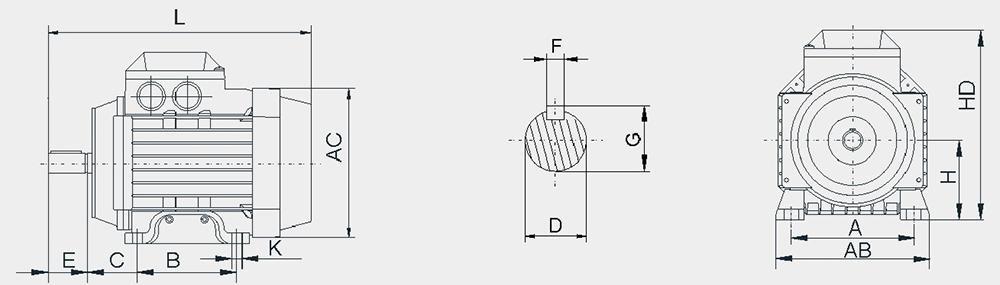

IM B3 H80-132
Gráfico de dimensiones
Marco No. A B C D E F G H K AB AC HD L
80M 125 100 50 ⌀19 40 6 21.5 80 ⌀10 154 145x145 190 270
90S 140 100 56 ⌀ 24 50 8 27 90 ⌀10 180 160x160 205 316
90L 140 125 56 ⌀24 50 8 27 90 ⌀10 180 160x160 205 316
100L 160 140 63 ⌀28 60 8 31 100 ⌀12 205 185x185 240 360
112M 190 140 70 ⌀28 60 8 31 112 ⌀12 235 200x200 270 400
132S 216 140 89 ⌀38 80 10 41 132 ⌀12 261 245x245 310 470
132M 216 178 89 ⌀38 80 10 41 132 ⌀12 261 245 x24b 310 470
160M 254 210 108 ⌀42 110 12 45 160 ⌀14.5 320 320x320 450 640
160L 254 254 108 ⌀42 110 12 45 160 ⌀14.5 320 320x320 450 680
180M 279 241 121 ⌀48 110 14 51.5 180 ⌀14.5 355 360x360 500 790
180L 279 279 121 ⌀48 110 14 51.5 180 ⌀14.5 355 360x360 500 930

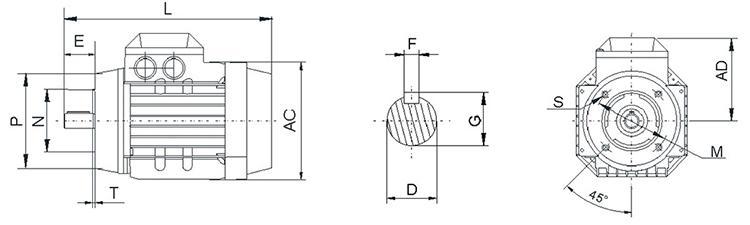

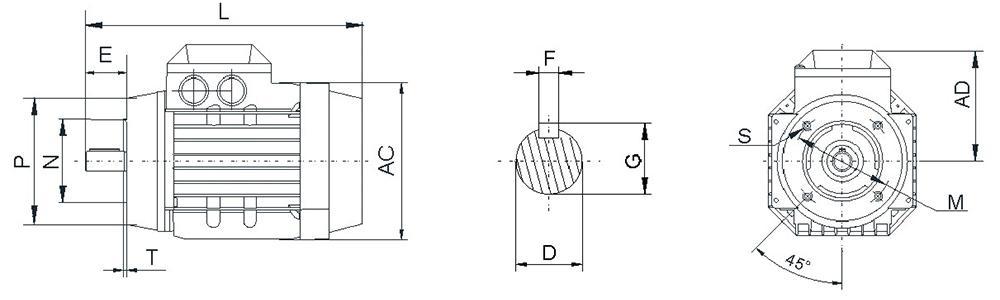

IM B14 H80-112
Gráfico de dimensiones
Marco No. D E F G M N P S T AC AD L
80M ⌀19 40 6 21.5 100 80 120 M6 3.0 145x145 115 270
90S ⌀24 50 8 27 115 95 140 M8 3.0 160x160 122 316
90L ⌀24 50 8 27 115 95 140 M8 3.0 160x160 122 326
100L ⌀28 60 8 31 130 110 155 M8 3.5 185x185 137 370
112M ⌀28 60 8 31 130 110 160 M8 3.5 200 x 200 155 400

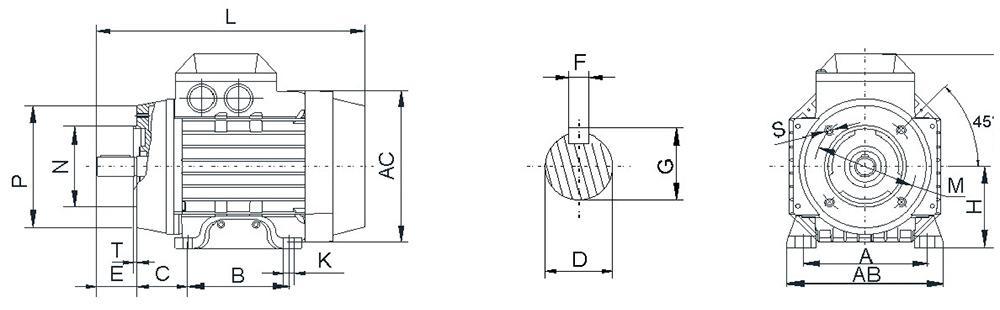

IM B34 H80-132
Gráfico de dimensiones
Marco No. A B C D E F G H K M N P S T AB AC HD L
80M 125 100 50 ⌀19 40 6 21.5 80 ⌀10 100 80 120 M6 3.0 154 145x145 190 270
90S 140 100 56 ⌀ 24 50 8 27 90 ⌀10 115 95 140 M8 3.0 180 160x160 205 316
90L 140 125 56 ⌀24 50 8 27 90 ⌀10 115 95 140 M8 3.0 180 160x160 205 316
100L 160 140 63 ⌀28 60 8 31 100 ⌀12 130 110 155 M8 3.5 205 185x185 240 360
112M 190 140 70 ⌀28 60 8 31 112 ⌀12 130 110 160 M8 3.5 235 200x200 270 400

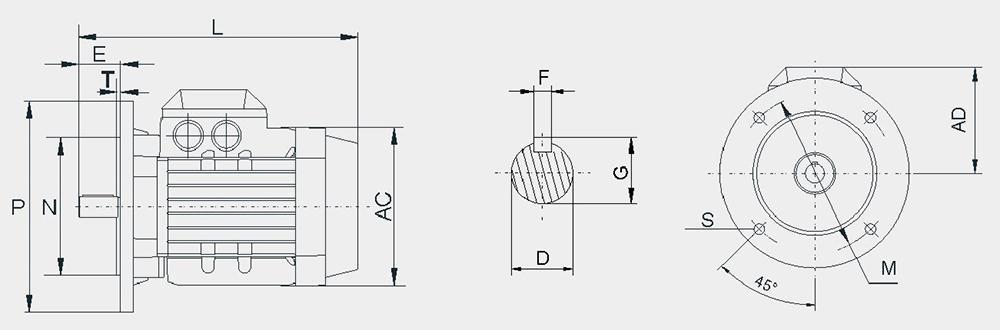

IM B5 H80-180
Gráfico de dimensiones
Marco No. D E F G H K M N P S T AC AD L
80M ⌀19 40 6 21.5 80 ⌀10 165 130 200 12 3.5 145x145 115 270
90S ⌀ 24 50 8 27 90 ⌀10 165 130 200 12 3.5 160x160 122 316
90L ⌀24 50 8 27 90 ⌀10 165 130 200 12 3.5 160x160 122 326
100L ⌀28 60 8 31 100 ⌀12 215 180 250 14.5 4 185x185 137 360
112M ⌀28 60 8 31 112 ⌀12 215 180 250 14.5 4 200x200 155 400
132S ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 245x245 180 470
132M ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 245 x24b 180 470
160M ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320x320 290 640
160L ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320x320 290 680
180M ⌀48 110 14 51.5 180 ⌀14.5 300 255 350 18.5 5 360x360 320 790
180L ⌀48 110 14 51.5 180 ⌀14.5 300 250 350 18.5 5 360x360 320 930

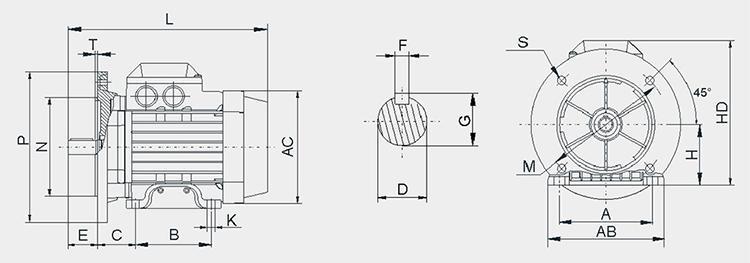

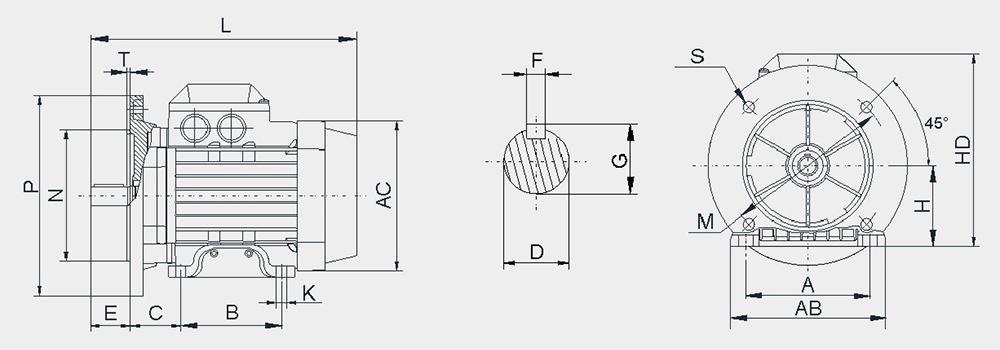

IM B35 H80-180
Gráfico de dimensiones
Marco No. A B C D E F G H K M N P S T AB AC HD L
80M 125 100 50 ⌀19 40 6 21.5 80 ⌀10 165 130 200 12 3.5 154 145x145 190 270
90S 140 100 56 ⌀ 24 50 8 27 90 ⌀10 165 130 200 12 3.5 180 160x160 205 316
90L 140 125 56 ⌀24 50 8 27 90 ⌀10 165 130 200 12 3.5 180 160x160 205 326
100L 160 140 63 ⌀28 60 8 31 100 ⌀12 215 180 250 14.5 4 205 185x185 240 360
112M 190 140 70 ⌀28 60 8 31 112 ⌀12 215 180 250 14.5 4 235 200x200 270 400
132S 216 140 89 ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 261 245x245 310 470
132M 216 178 89 ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 261 245 x24b 310 470
160M 254 210 108 ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320 320x320 450 640
160L 254 254 108 ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320 320x320 450 680
180M 279 241 121 ⌀48 110 14 51.5 180 ⌀14.5 300 255 350 18.5 5 355 360x360 500 790
180L 279 279 121 ⌀48 110 14 51.5 180 ⌀14.5 300 250 350 18.5 5 355 360x360 500 930

Zhouyi es un fabricante y proveedor experimentado de motores asíncronos y se especializa en el diseño y la fabricación de motores industriales, reductores de velocidad y engranajes desde 1990. Con el proceso de fabricación de acuerdo con el estándar IEC, nuestra empresa se dedica a proporcionar los motores de inducción de CA de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas.
