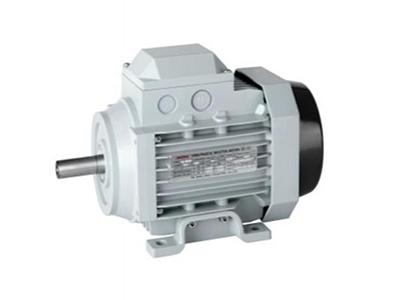

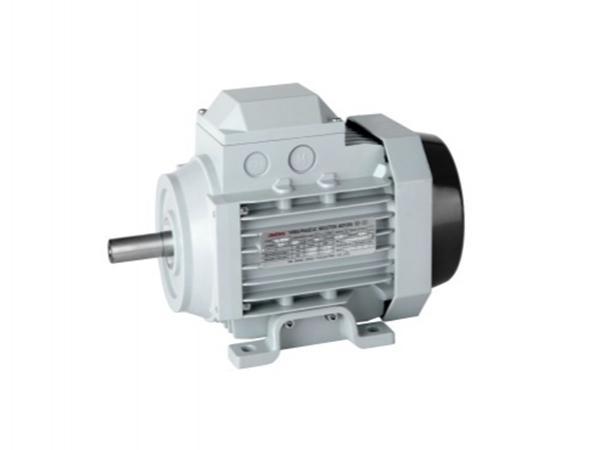

Motor asíncrono de corriente alterna serie YS

Descripción del producto

El motor asíncrono de corriente alterna serie YS cuenta con rodamientos de bajo ruido que ofrecen un funcionamiento fluido del motor con bajo ruido. Es apto para maquinaria de embalaje de comida, equipos químicos, máquinas de trabajo para madera, grúas, laminadoras, ventilador de tiro, etc.

Las series del motor eléctrico se pueden dividir en tres modelos:
1. La velocidad es 3000r/min y la potencia del motor es 0.09~2.2kw;
2. La velocidad es 1500r/min y la potencia es de 0.06~1.5kw;
3. La velocidad es 1000r/min y la potencia es de 0.18~1.1kw.

El voltaje de los tres modelos de motores eléctricos es 380V

Parámetros técnicos

3000r/min, 380V, 50Hz
Modelo Potencia Velocidad Eficiencia Factor de potencia Corriente nominal Par nominal Par con rotor bloqueado Par máx Corriente de par con rotor bloqueado
Par nominal Par nominal Corriente nominal
Kw HP rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn Is/I n
YS-5612 0.09 1/8 2800 62 0.68 0.32 0.307 2.3 2.3 6.0
YS-5622 0.12 1/6 2800 67 0.71 0.38 0.410 2.3 2.3 6.0
YS-6312 0.18 1/4 2800 69 0.75 0.53 0.614 2.3 2.3 6.0
YS-6322 0.25 1/3 2800 72 0.78 0.68 0.853 2.3 2.3 6.0
YS-7112 0.37 1/2 2800 73.5 0.8 0.96 1.26 2.3 2.3 6.0
YS-7122 0.55 3/4 2800 75.5 0.82 1.35 1.88 2.3 2.3 6.0
YS-8012 0.75 1 2800 76.5 0.85 1.75 2.56 2.2 2.3 6.0
YS-8022 1.1 1.5 2800 77.0 0.85 2.55 3.75 2.2 2.3 7.0
YS-90S-2 1.5 2 2840 78.5 0.85 3.42 5.04 2.2 2.3 7.0
YS-90L - 2 2.2 3 2840 81.0 0.86 4.80 7.4 2.2 2.3 7.0
1500r/min, 380V, 50Hz
Modelo Potencia Velocidad Eficiencia Factor de potencia Corriente nominal Par nominal Par con rotor bloqueado Par máx Corriente de par con rotor bloqueado
Par nominal Par nominal Corriente nominal
Kw HP rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn Is/I n
YS-5614 0.06 1/12 1400 56 0.58 0.28 0.41 2.4 2.4 6.0
YS-5624 0.09 1/8 1400 58 0.61 0.39 0.614 2.4 2.4 6.0
YS-6314 0.12 1/6 1400 60 0.63 0.48 0.819 2.4 2.4 6.0
YS-6324 0.18 1/4 1400 64 0.66 0.65 1.23 2.4 2.4 6.0
YS-7114 0.25 1/3 1400 67 0.68 0.83 1.71 2.4 2.4 6.0
YS-7124 0.37 1/2 1400 69.5 0.72 1.12 2.52 2.4 2.4 6.0
YS-8014 0.55 3/4 1400 73.5 0.73 1.56 3.75 2.4 2.4 6.0
YS-8024 0.75 1 1400 75.5 0.75 2.01 5.12 2.3 2.4 6.5
YS-90S-4 1.1 1.5 1420 78 0.78 2.75 7.4 2.3 2.4 6.5
YS-90L-4 1.5 2 1420 79 0.79 3.65 10.1 2.3 2.4 6.5
1000r/min, 380V, 50Hz
Modelo Potencia Velocidad Eficiencia Factor de potencia Corriente nominal Par nominal Par con rotor bloqueado Par máx Corriente de par con rotor bloqueado
Par nominal Par nominal Corriente nominal
Kw HP rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn Is/I n
YS-7116 0.18 1/4 910 59.0 0.61 0.76 1.89 2.0 2.0 5.5
YS-7126 0.25 1/3 910 63.0 0.62 0.97 2.62 2.0 2.0 5.5
YS-0016 0.37 1/2 910 60.0 0.62 1.33 3.80 2.0 2.0 5.5
YS-8026 0.55 3/4 910 71.0 0.64 1.84 5.77 2.0 2.0 5.5
YS-90S-6 0.75 1 920 73.0 0.68 2.30 7.79 2.0 2.1 5.5
YS-90L-6 1.1 1.5 920 74.0 0.70 3.23 11.4 2.0 2.1 6.0

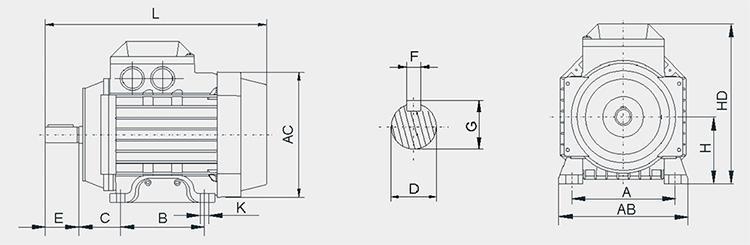

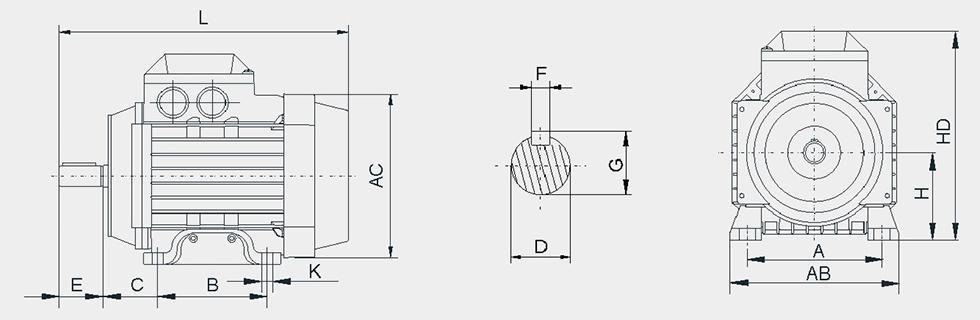

Dimensiones externas para instalación:

IMB3 H56-90
Gráfico de dimensiones
Marco No. A B C D E F G H K AB AC HD L
56 90 71 36 ⌀9 20 3 10.5 56 ⌀5.8 107 102x102 145 200
63 100 80 40 ⌀11 23 4 12.5 63 ⌀7 122 120x120 167 210
71 112 90 45 ⌀14 30 5 16 71 ⌀7 136 130x130 180 245
80 125 100 50 ⌀19 40 6 21.5 80 ⌀10 154 145x145 190 270
90S 140 100 56 ⌀24 50 8 27 90 ⌀10 180 160x160 205 316
90L 140 125 56 ⌀24 50 8 27 90 ⌀10 180 160x160 205 326

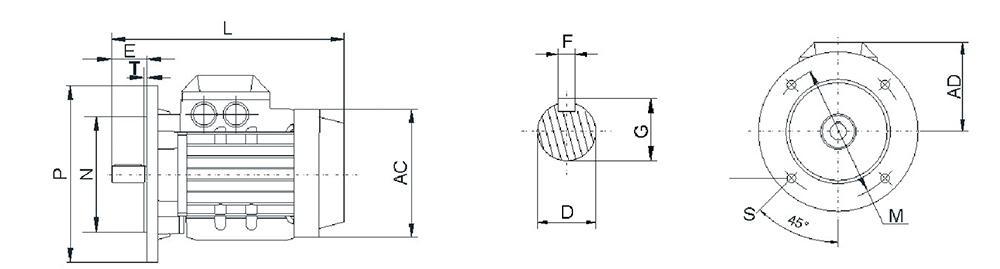

IMB14 H56-90
Gráfico de dimensiones
Marco No. D E F G M N P S T AC AD L
56 ⌀9 20 3 10.5 65 50 80 M5 2.5 102x102 91 200
63 ⌀11 23 4 12.5 75 60 90 M5 2.5 120x120 104 210
71 ⌀14 30 5 16 85 70 105 M6 2.5 130x130 107 245
80 ⌀19 40 6 21.5 100 80 120 M6 3.0 145x145 115 270
90S ⌀24 50 8 27 115 95 140 M8 3.0 160x160 122 316
90L ⌀24 50 8 27 115 95 140 M8 3.0 160x160 122 326

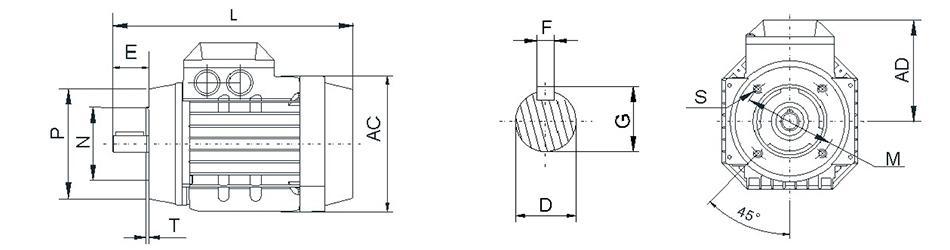

IM B14 H56-90
Gráfico de dimensiones
Marco No. A B C D E F G H K M N P S T AB AC HD L
56 90 71 36 ⌀9 20 3 10.5 56 ⌀5.8 65 50 80 M5 2.5 107 102x102 145 200
63 100 80 40 ⌀11 23 4 12.5 63 ⌀7 75 60 90 M5 2.5 122 120x120 167 210
71 112 90 45 ⌀14 30 5 16 71 ⌀7 85 70 105 M6 2.5 136 130x130 180 245
80 125 100 50 ⌀19 40 6 21.5 80 ⌀10 100 80 120 M6 3.0 154 145x145 190 270
90S 140 100 56 ⌀24 50 8 27 90 ⌀10 115 95 140 M8 3.0 180 160x160 205 316
90L 140 125 56 ⌀24 50 8 27 90 ⌀10 115 95 140 M8 3.0 180 160x160 205 326
IM B5 H63-90
Gráfico de dimensiones
Marco No. D E F G M N P S T AC AD L
63 ⌀11 23 4 12.5 115 95 140 10 3.0 120x120 104 210
71 ⌀14 30 5 16 130 110 160 10 3.5 130x130 107 245
80 ⌀19 40 6 21.5 165 130 200 12 3.5 145x145 115 270
90S ⌀24 50 8 27 165 130 200 12 3.5 160x160 122 316
90L ⌀24 50 8 27 165 130 200 12 3.5 160x160 122 326

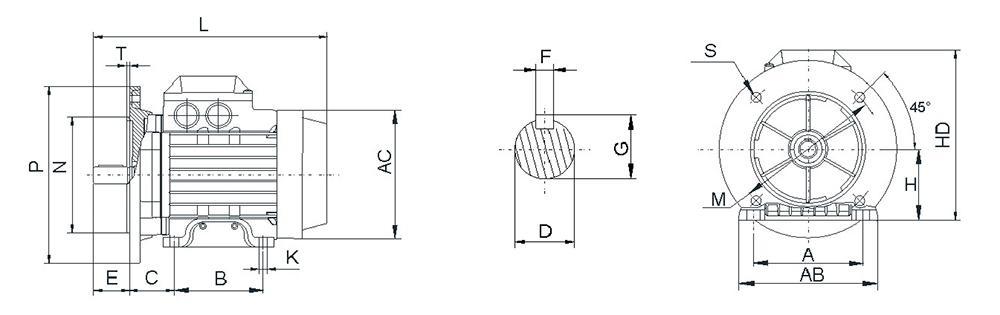

IM B35 H63-90
Gráfico de dimensiones
Marco No. A B C D E F G H K M N P S T AB AC HD L
63 100 80 40 ⌀11 23 4 12.5 63 ⌀7 115 60 95 10 2.5 115 120x120 167 220
71 112 90 45 ⌀14 30 5 16 71 ⌀7 130 70 110 10 3.5 136 130x130 180 245
80 125 100 50 ⌀19 40 6 21.5 80 ⌀10 165 80 130 12 3.5 154 145x145 190 270
90S 140 100 56 ⌀24 50 8 27 90 ⌀10 165 95 130 12 3.5 180 160x160 205 316
90L 140 125 56 ⌀24 50 8 27 90 ⌀10 165 95 130 12 3.5 180 160x160 205 326

Zhouyi es un productor y proveedor líder de motores asíncronos de corriente alterna y se especializa en el diseño y la fabricación de motores industriales, reductores de velocidad y engranajes desde 1990. Con el proceso de fabricación de acuerdo con el estándar IEC, nuestra empresa se compromete a proporcionar los motores de inducción de CA de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas.
